Reprise du message précédent :

Il y a un détrompeur sur la prise, donc non, un seul sens. Sinon je viens d'essayer une autre clé USB; elle s'éclaire mais n'est pas détecté par Windows. Peut-être un problème de cable, je vais voir

J'ai mis 2 140 en extraction en haut + 1 sur le bas, nid à poussiere et bruit en hause ! un filtre anti poussiere pourrait amméliorer la situation mais bof quoi. je vais virer l'un des 2sur le haut, je garde lequel celui en fond de cage ou celui du milieu ?

chez chez Be quiet, il y a une chose que je comprends pas avec les rivets en caoutchouc. Ca se remplace comment ? vous conseillez quelle réf pour les 120 mm frontaux chez eux.


Je rejoins les (heureux) possesseurs de Fractal R3 !
Et j'ai plein de questions ! Attention gros pavés, je vais tenter d'être clair, merci à tous ceux qui pourront m'aider.

Je l'ai donc reçu hier, j'ai du coup transféré ma config dans le boitier :

Lian Li PC-Q07B
Intel Core™ i3 540
THERMALTAKE  Ventirad CPU Thermaltake Slim X3 avec ventilo Noctua NF-R8 - 80 mm
Gigabyte H55N-USB3
XFX Radeon™ HD 5750 1Go Edition XXX
1 To Seagate Barracuda 7200.12 SATA III 3,5" 7200 tr/min 32 Mo ST31000524AS
Be Quiet Pure Power L7 - 350W
G.Skill Kit Extreme3 2 x 2 Go PC10600 CAS8 ECO

Les changements sont donc, le boitier, exit le Lian Li, ainsi que le ventirad, j'ai installé à la place l'evo 212.

Premiers constats :
- le R3 sent le costaud, rien à redire sur la qualité des matériaux, excepté la trappe en façade pour accéder au ventilateur du bas qui se clipse mal, mais un coup de main ca va, surtout qu'on ne l'ouvre pas tous les 4 matins.

J'ai par contre rencontré des soucis pour transférer ma config. Pour info, j'ai changé de boitier car le Lian Li était super mal ventilé, bruyant, et un vrai sac de noeud pour le cable management. Un des problèmes récurrents : le PC se coupait par sécurité au bout de 30min de jeu environ, je mettait ça sur le dos de la surchauffe CPU/GPU, mais vous verrez plus bas que c'est peut être plus compliqué...

L’installation du ventirad Evo 212 sur ma mini ITX à posé problème, la plaque arrière touchait juste un des composants, et au moment de serrer le rad, un petit bout à péter ! voir photos ci dessous. J'y vite pensé que ma CM était morte, peut être pas en fait...


Sur la photo, au bout de la tige à droite, il y a 4 petits trucs métalliques, et c'est un de ceux là qui à sauté...

2ème souci avec le ventirad, impossible de l'orienter vers le ventilo arrière du boitier, car la CG ne passe plus du coup :



J'ai donc surement un problème de ventilation et d’extraction de l'air chaud. D'ailleurs je ne sais pas vers ou cela souffle dans cette config.

Autre souci, à l'arrière, la plaque de fixation touche la plaque d'accroche du boitier, elle est mal centrée avec la découpe prévue pour. C'est normal ?


Une fois la CM fixée, impossible d'utiliser le câble management, les câbles d'alim sont trop courts, ou les connecteurs trop éloignés !! du coup c'est un peu le bordel, surtout pour tout ce qui se branche sur la CM. pour les DD ca va le faire.

Après l'install, j'ai testé la config, en étant persuadé que le PC ne s'allumerait pas, vu qu'une partie métallique était cassée. Mais le CP s'est bien allumé. ventilo du boitier et du rad très discret, content la dessus. Par contre la CG fait un vrai bordel...

Et là malheur, au bout de 30 min d'utilisation, le PC qui se coupe et se met encore en sécurité... en utilisation bureautique... J'ai réussi à le relancer plusieurs fois, toujours le même constat. J'ai vérifié les températures, rien d'alarmant, aucune ne dépassait 50°C.
Est ce que la partie métallique cassée peut expliquer les mises en sécurité ? est ce que j'ai un souci sur ma CG de fabrication sur ma CG ? CPU ? CM ? un défaut dans une sonde de temp ?

Je testerai ce soir de virer la CG et de me brancher directement sur la CM, pour voir si elle est en cause.



Questions supplémentaires :

- comment repère t-on à l’œil nu le sens de ventilation d'un ventilateur ?
- Est ce que la partie métallique qui s'est cassée peut être à l'origine des coupures du PC ?
- Si je choisi une CM en micro ATX ou ATX, je n'aurai plus le souci pour accrocher la plaque à l'arrière, l'espace est plus grands entre les coins de la plaque et les composants de la plaque ? idem avec l'orientation du ventirad et l'emprise de la CG ?
Est ce que la disposition des connecteurs d'alimentation sera plus pratique sur une µatx ou une ATX ?
- est ce qu'il est possible de trouver une alim (modulaire ?) avec des câbles plus longs pour utiliser correctement le câble management du boitier ?
- des recommandations pour changer la CG ? et en trouver une plus silencieuse ? budget 100-150€.
- en cas de défaut de la CG, si je veux faire marcher la garantie, est ce que c'est possible, même si je l'ai déjà démonté entièrement pour la nettoyer ? (les petits autocollants sur les vis du ventilo ont sauté...)

J'aurai surement d'autres questions, mais voilà un premier bilan de cette nouvelle config, le problème prioritaire étant la mise en sécurité du PC... si vous avez des étapes pour diagnostiquer les différents composants un par un pour déterminer d'où vient le souci, je prends.




Ce qui manque c'est une résistance, en principe c'est pas grave...

Pour la ventilation du fan, y'a une fleche sur le coté du ventilo, sinon en principe ça expulse vers la partie fixe du chasis du fan.

Oui, elle est en général très discrète et parfois pas évidente à trouver (elle est en général en léger relief), elle indique le sens du flux d'air.
En général sur un ventilateur de boîtier, si je considère que le côté où il y a l'étiquette de la marque est le côté avant, l'air va de l'arrière vers l'avant.



Autre tip

Tu vois l'autocollant ? Bon, et bien ça souffle toujours vers (en direction de) la face avec l'autocollant

Merci pour vos conseils.
Du coup j'ai inverser le ventilo, l'air est extrait du rad vers le haut du boitier, puis est extrait du boitier par l'arrière, enfin dans la théorie. je pense que c'est mieux que de souffler dans le rad, car l'air chauffe venait buter contre la cg.

Par contre impossible de virer physiquement la cg en passant par la vga de la cm, le pc ne veut pas démarrer. Par contre en laissant la cg dans le port PCI, sans connecter le pin d'alimentaion, ca fonctionne.

Ca fait une heure, pas de plantage, pc silencieux (évidemment). Y'a t-il un moyen de stresser le CPU pour voir si le PC se remet en sécurité ?

Je rebrancherai ensuite la cg, voir si le problème réapparait.

Test réalisé à l'instant avec linX, sans la cg (branchée mais pas alimentée) : le test se passe très bien, aucune erreur, temp max 57 et 52 degrés. Et juste après avoir lu les résultats, bim, le PC qui s'éteint tout seul... J'y comprends plus rien.

Edit : cette fois ci, il a mis une bonne heure avant de se relancer automatiquement, au lieu de 15-20min. Est ce qu'il doit redescendre  température avant de pouvoir rebooter ? Si ce n'est pas un pb de temp, peut-on faire un diagnostic des crashs avec un logiciel ? Je verrai bien un défunt de la cm du coup

Perso, je viens juste de terminer le refroidissement de mon Fractal Design R3 et j'en suis super satisfait. J'ai renseigné ma config dans mon profil, mais je n'OC pas.

J'ai mis :
- 1 Rasurbo 120mm + 1 Fractal d'origine 120mm en admission devant (branchés sur le rhéobus du boitier, réglé à mi course environ)
- 1 Fractal d'origine 120mm en extraction à l'arrière (branché sur le rhéobus du boitier, idem ci-dessus)
- 1 Be Quiet! Silent Wings 140mm en admission sur le dessus, emplacement le plus en avant afin d'apporter de l'air frais vers mon Hyper 212+ (équipé d'un Noiseblocker PLPS). Avec un filtre Demciflex pour éviter l'entrée de poussière. Branché sur la gestion Q-Fan de ma CM, il tourne à 650rpm.


Au total, toutes les entrées d'airs sont donc filtrées, j'ai un PC en surpression (2x120mm + 1x140mm en aspi VS 1 x 120mm en extraction)
J'obtiens des températures plus basses qu'avec mon Antec 300, et c'est nettement plus silencieux.
J'entends uniquement le ronflement du PLPS mais ça reste très raisonnable, même quand ça monte en charge...

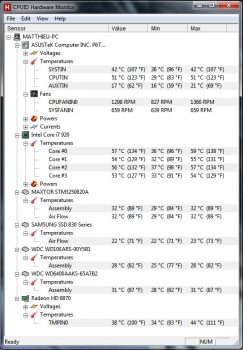

Idle :

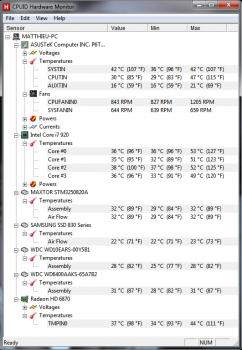

En charge (hors carte graphique)

Si tu retires le ventilo de 140 en aspiration devant le processeur, y a t-il une perte sur tes températures ?


Non la porte se ferme sans mal. Mais le ventilo touche la mousse, il faut y aller mollo, mais ça passe sans soucis.
Le panneau latéral n'entre pas en vibration.
Si c'était à refaire je reprendrais un Archon, les perfs sont



Le ventilo doit toucher les ram. Avant de fermer la porte je l'avais mis à ras des barettes mais j'imagine qu'en fermant, le ventilo est venu en appui contre les ram.

Oui, clairement. Emplacement bouché à la place du Be Quiet 140, ça me donne environ +7°C en idle sur les température du processeur.
En plus, ça se fait au détriment du silence car le ventilateur du ventirad (en PWM) tourne alors plus vite ce qui provoque nettement plus de bruit que le Be Quiet qui est inaudible à 650rpm.

+1 même question,mais plus dans le sens changement de l orientation du flux d air du bequiet aspi/admission vs extraction??



j ais un montage traditionnel et je me demande aussi si inversé le sans des ventillos pour souffler direct sur le rad cpu (notamment l extraction arriere et rad cpu; pour ma part) pourrait apporté encore du mieux??

pour illustré l idée vite fait:

de ça:



a ça



pensez vous qu un gain de température sur le cpu,sans perdre sur le reste de la config soit possible en changeant ainsi le flux de sens??


je comprend pas le sens du flux sur ton 140 en haut moi j'en ai 2 en extraction là. et comme toi pour le reste 3 x 120.
i5 3570k@4200 et la cg un peu oc aussi.


Pas eu le temps de tester et cette semaine ça va être chaud.




Un petit illustration de mon flux :


La logique du Be Quiet! à cet emplacement et en admission est d'apporter de l'air frais vers le ventirad (CM Hyper 212+) ainsi que de mettre le PC en surpression. Cette entrée est bien entendu filtrée.


moi j'en étais resté à l'air chaud qui monte donc l"idée de renvoyer vers les bas où se trouve le proc et la poussiere en plus.
j'en ai 2 en 140 sur le dessus en extraction, c'est aspi obligatoire au bout de 3-4 mois.

Le BeQuiet est peut être inaudible mais le boitier est moins fermé donc globalement le pc est plus bruyant. Sauf si le ventilateur ventirad vas plus vite mais ça se règle... Pas moyen de garder une vitesse basse sur celui-ci sans avoir un CPU en fusion ?

Je viens de terminer ma config ce week end dans ce boitier (modèle titanium).

Plusieurs points :

+ le prix (69€)
+ Très joli
+ Beaucoup de filtres
+ pas mal d'isolation phonique
+ bcp d’éléments en caoutchouc (pieds, oeillets de HDD, support alim)
+ bcp d'emplacements ventilo
- Acier assez fin
- Assemblage, finition, matériaux qui n'inspirent pas confiance
- L'ouverture en haut pour le 12vaux est une vaste blague
- espace derrière la CM trop étroit (galère pour refermer le panneau latéral)
- caoutchouc passe câble qui ne tient pas
- les passe câbles trop étroits et mal positionnés
- Bcp de choses à visser/dévisser (ventilo, CM standoff, lecteur cd, cache ouverture  ...)

Bref, j'ai déjà monté une 50aine de pc dans + d'une vingtaine de boitiers différents et ce fractal R3 me laisse clairement sur ma faim. Pour le prix promo (69€) c'est clair que y'a pas mieux. Mais à son ancien tarif (89-99), mettre 20 euros de plus pour un p280 ou un obsidian 550d est conseillé.

En charge, emplacement bouché à la place du Be Quiet et avec le ventilo d'origine du CM Hyper 212+, la température frôlait les 70°C. Selon moi, c'est un poil trop chaud et surtout le ventilo tournait à 2000rpm dans un boucan d'enfer. Donc j'avais pas trop de marge de manœuvre pour ralentir le ventilo.

Au départ je voulais juste changer le ventilo du ventirad par le Noiseblocker mais vu les fdp sur Caseking.de j'ai ajouté un Be Quiet 140 et un filtre. C'est pas inaudible à proprement parler mais par rapport à mon Antec 300, c'est nettement plus silencieux. J'ai encore un discret ronronnement, je ne sais pas si ça vient de l'alim ou de la carte graphique.

http://www.topachat.com/pages/deta [...] 54068.html

Différents coloris.

salut
juste pour apporté un humble avis dans le sens a husbeck , j'obtiens sur ce meme boitier (fractal R3 ) , 4° de moins sur mon CPU et 8° de moins sur la CM avec un be quiet 140 sur le dessus qui souffle vers l'interieur ,
par contre sur la CG a prit 3° de plus.
les amitiés


-->castor777
Mon be quiet 140 est en aspi sur le panneau latéral, tout mes composants ont bien baissé.
Mon i7 920 oc @3.6 (180x20) ne dépasse pas 69° sous OCCT.

re
de mon coté : "ancien" Q9650@3.6 ..... sous OCCT mon CPU 47° maxi en aspi  ( 51° en expi ) ...
                                CG 5850 ........ sous furmark ma CG passe en contre partie de 54° a 62° !!!!! dommage

et oui le castor




Hello Gerardo !!

Petite question devant ta photo, est-ce possible de mettre une ventilateur latéral de 120 avec un Macho ?

et enfin, peux tu me confirmer  qu'un tel monstre occupe le 1 er slot de ram ?

Un grand merci !!

A+
Sildijha


Le mien commandé fin avril  a bien une prise USB3 en façade a côté des 2 autres

A savoir, sur le kit upgrade, celui qui va sur un Define R3 USB 2.0 :

Le kit c'est un eSATA et 2 USB 3.0 contrairement au Define USB 3.0 d'origine qui ne comporte qu'un USB 3.0 sur la facade

J'ai monté le Kit Usb 3.0 ce week, il faut forcé un peu pour le mettre en place,

J'ai enlevé le bouton on/off, pour avoir un peu plus de place (2vis), j'ai donné deux petits coups de cuter aux niveaux des flèches rouges, pour supprimer des petites "bordures" plastique.

puis pour passer les câbles, il faut forcer aussi, ils sont assez rigides mais le jeu en faut la chandelle, cela remet le boitier au goût du jour pour plusieurs années !

Ceux qui possèdent la version Usb 2.0, c'est un achat utile, de plus on récupère un cable Sata de 80 cm (coudé à une extrémité) de l'ancien kit !



Il y a les Be quiet silentwings qui sont très bien et silencieux.
J entends les offre des miens (3) lorsque je les mets en 12v mais absolument pas bruyant.
Bye

Hello,
Le test auquel tu te réfère n'a pas été mis à jour depuis 4 ans. Ce sont bien les mêmes ventilos qui équipent le R3 "actuel" ?

Bonjour,


je voudrais savoir si ce boitier qui à l'air bien fermé évacuerait mal la chaleur par rapport à un HAF 922 ou un Zalman par exemple..

Est-ce que vous pouvez me donnez les températures de votre Mobo, Cg et Proco en bureau et en jeu SVP ?

Merci !


PS: Si quelqu'un possède un ANTEC KHÜLER HO 620 OU 920 ou CORSAIR QU'IL SE MANIFESTE ! J'ai besoin de savoir si ce ventirad watercooling qui prend la place d'un ventilateur boitier est vraiment efficace et silencieux..

infos
un " news"  concurrent  ...
http://www.overclocking-pc.fr/foru [...] ilence-One


Si c'est pour changer les ventilos non merci

Bonjour,

Je suis en train de monter ma nouvelle config dans ce boitier.
J'ai un cable/prise qui vient de la facade et dont je ne sais quoi faire ... et ou brancher ... c'est une prise un un peu large bleue avec un "S" suivi du signe usb.
A quoi sert elle ? correspond elle à l' usb bleu de la facade ? dois je la brancher sur ma carte mere ?( je n'ai pas trouvé d'emplacement) ASUS P8H61-M LE/USB3.

Merci

C'est l'usb 3.0 de ton boitier (usb bleu)

Il faut que ta carte mère est un "header USB 3.0" pour pouvoir la brancher ou trouver un adaptateur pour le brancher sur de l'USB 2.0

Apperement y a pas ca sur ma CM ... Dommage
Connecteurs E/S internes :

3 x ports USB 2.0/1.1 supportant 6 ports USB supplémentaires
1 x connecteur TPM
2 x connecteurs SATA 6.0Gb/s
4 x connecteur SATA 3.0Gb/s
1 x connecteur ventilateur pour CPU
2 x connecteurs ventilateur pour châssis
1 x LPT
1 x connecteur sortie S/PDIF
1 x connecteur d'alimentation ATX 24 broches
1 x connecteur d'alimentation ATX 12V 4 broches
1 x connecteur audio Front panel
1 x header COM
1 x connecteur panneau système

Bonjour je serait intéresse par un fractal design r3 black

ma question es ce qu'un ventirad supermega de Prolimatech rentre dedans sans faire de modif ?

et une carte vidéo HIS  Carte graphique HIS H687QNT1G2M IceQ X Turbo - Radeon HD6870 - 1024 Mo - PCI-Express dimensions : 14,2 x 4,2 x 26 cm
merci d'avance


je dirais oui pour les 2.
R3 accepte:
   - ventirad < 165mm (de mémoire)
   - CG <= 29cm

a+

merci chassonj
