Reprise du message précédent :
C’est con, je viens de le remonter !
Effectivement c’est une vraie merde.
Pour le bmg ça va finir comme ça .. j’ai testé l’hemera mais pas convaincu … celui que j’ai reçu avait un défaut de fabrication

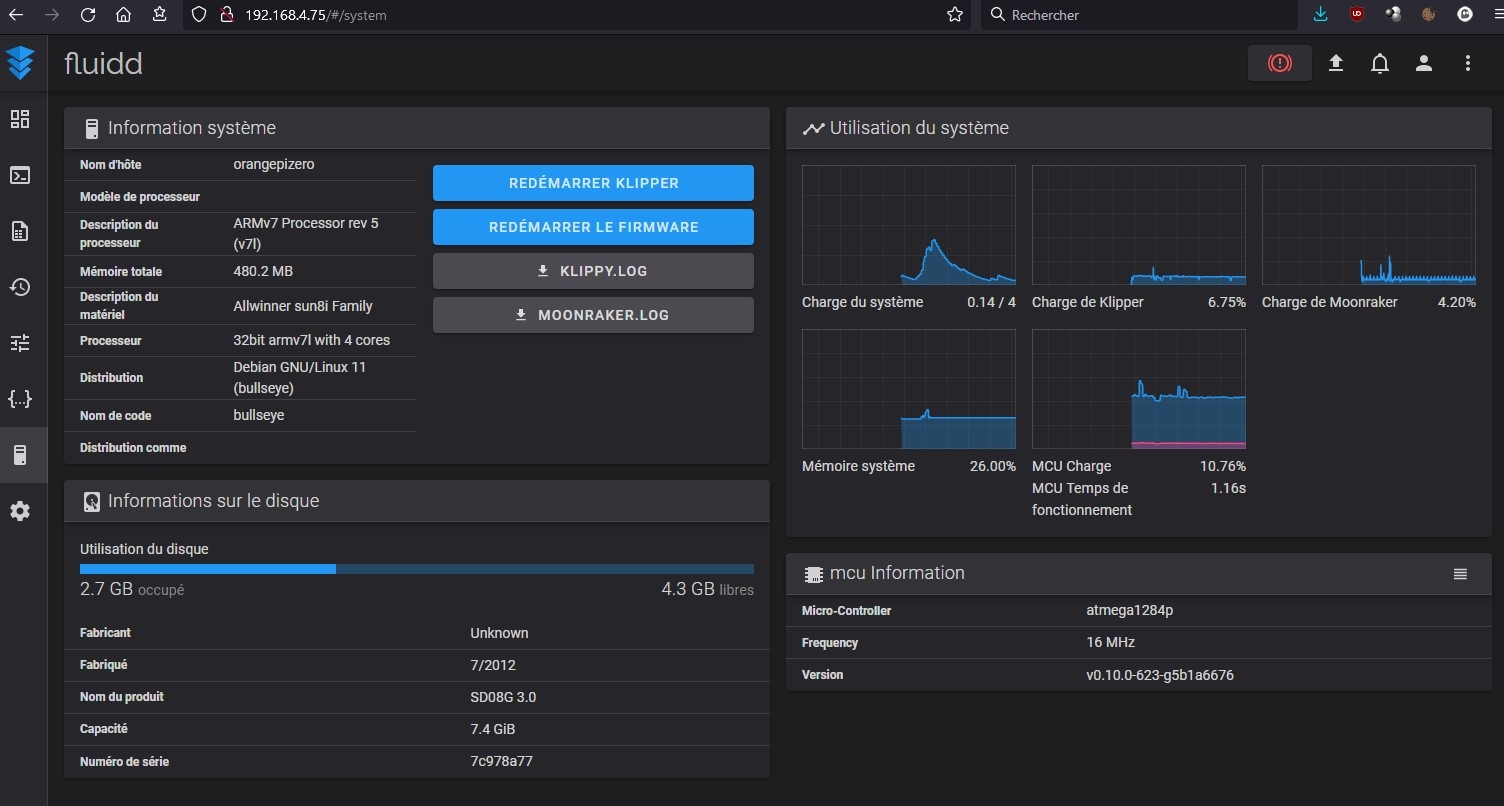

Ca y est klipper/fluidd tourne sur mon orangePi.
Voici le mini tuto :

Edit : si vous voulez le fonctionnement avec hostname (conseillé car la mac du wifi est random à chaque reboot)

=> Fluidd accessible sut http://fluidd.local

J'ai déjà fait tourner ça quelques fois sur un pi zero (donc pi 1) sans erreurs ni print failed.
Je cherche juste une alternative à mon Pi 4 4Go totalement overkill

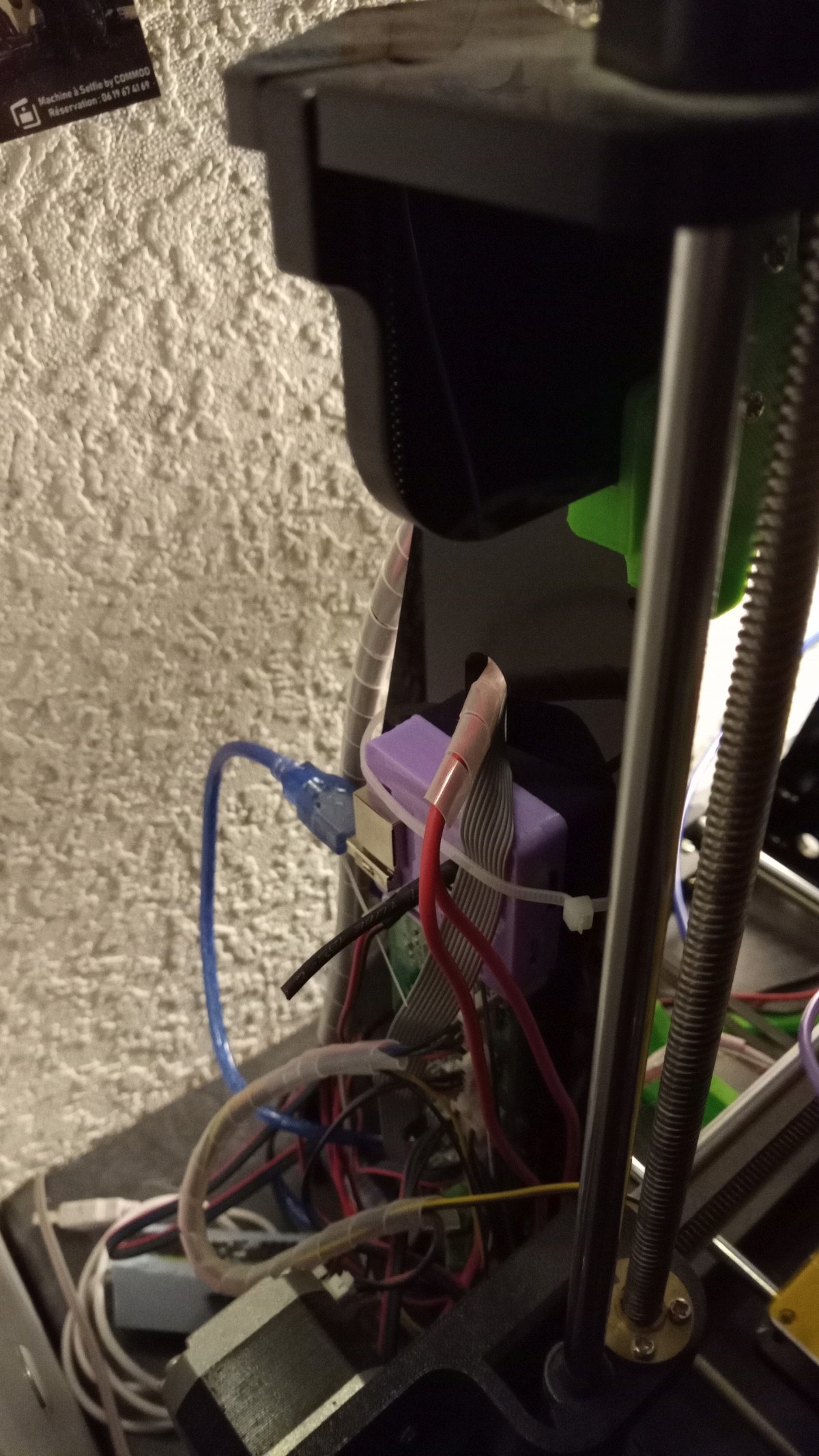

Et voila il est installé dans le boitier qu'il vient lui même d'imprimer.
Il me reste à me trouver une prise USB femelle pour y ajouter la webcam.
Désolé pour l'angle de vue, l'imprimante et dans un coin.

Bon, actuellement en train de configurer mon nouveau klipper

Vu que j'ai pas trop la foi de tout démonter pour compter, sur une ender 3 avec les moteurs et ratio d'origine, vous avez quoi en config des steppers X, Y et Z svp?

J'ai déjà réussi à flasher, et configurer le BL touch et le filament runout en moins de 3h, je suis content

Tu fais un copier coller du fichier de config de l'ender3.

https://github.com/Klipper3d/klippe [...] 3-2018.cfg

C'est sur la carte mere d'origine ?

Non justement c'est sur une SKR 1.4
bon j'ai quand même fait à partir du fichier de config générique hein, mais j'ai les mêmes valeurs et mes X et Y butent alors que je suis qu'autour de 130mm à partir du endstop, le Z autour de 120mm avec la boucle du PTFE...


Vérifie les microsteps si t'es à l'ouest d'un facteur deux.

C'est bien lié au driver ça ? C'est des TMC2209 et j'avais vu que la plupart des drivers utilisaient 16 à priori?

Oui , c'est bien lier au drivers. Mais tu confond les steps par mm et les nombres de pas . Le cacul est simple surtout si tu as deja configuré tes drivers sur Marlin

Pour te donné une idée. Je suis passé de 398.79 à 8 sur l'extrudeur

J'ai viré l'interpolation des TMC2209 et je suis monté à 128 pas . Je vais testé a 256. Je peux me permettre avec SKR3, elle a des chevaux sous la capot..

On a un benchmark sur klipper pour differentes carte..

https://www.klipper3d.org/Benchmarks.html

Ca y est j'ai reçu et monté la belt gt2, ce qui m'a permis dans un même temps de redemonté l'EVA3, remplacé dans la soufrance le fanduct qui avait un insert qui tournait dans le vide et qui rendait toute la hotend indémontable par une version "standard", remonté tout le bordel et enfin mettre ma buse 0.4

Au niveau de la raisonnance j'ai un truc qui vibre pas mal dans celle-ci vers les 45-50hz, j'étais persuadé que c'était ce fameux combot vis/insert foireux vu qu'il était pas possible de correctement le serré mais visiblement c'était pas le coupable vu que ça le fait toujours..

Apparement ça serait plutot à l'intérieur de l'orbiter 2.0 si quelqu'un à déja vu ça, genre un micro jeu mécanique latéral d'un vis, engrenage ou je ne sais pas quoi...
je pense pas que ça ai un gros impact vu que mes graphs sont pas mauvais comparé à d'autres vcores mais ça m'intrigue.


visuellement ou en faisant pressions à divers endroits durant le test je trouve pas, en tout cas pas de l'exterieur.
(ras durant un print normal)

Bah c'est justement les microsteps que je comprends pas, ça sort d'où ? Dans mon exemple ils sont bien paramétrées à priori?
Le full step rotation c'est le nombre de steps pour un tour complet de moteur OK
Le step/mm c'est le nombre de steps qu'il faut pour avancer sur l'axe d'un mm OK
Mais alors ces foutus microsteps?

Et surtout j'ai pas une seule de ces valeurs le full step, il est supposé par l'article que tu donnes et que j'avais vu à 200 ou 400, mais le reste où est-ce que je suis supposé le trouver?

Pour que ça marche bien faut activer le mode uart des tmc2209


Comprendre les Microsteps des moteurs pas à pas


Rah merci, j'avais pas pensé à YouTube

Ok ça j'ai pas fait encore en effet
Et le mode sans endstop là il marche? Parce qu'avec marlin j'ai jamais pu, j'ai fini par plier les pins

Sur Marlin, j'étais en sensorless homing sur les axes X et Y et ça marchait très bien. Là, j'en suis loin. J'ai dû remettre les endstops mécaniques. J'ai d'ailleurs perdu une journée à cause de ça, parce que les endstops ne marchaient plus et je ne comprenais pas pourquoi.  J'avais complètement oublié que pour activer le sensorless homing, il fallait mettre de minuscules jumpers (3.5x4mm) sur la carte mère de la SKR3, juste sous les TMC2209. Ce qui désactive les connecteurs mécaniques.


Fixed : c'était deux vis de chaque cotés de la x gantry sur le dessous , soit ils se sont complètement desserrés, soit un oublie de serrage au montage ce qui me semble le plus probable

Je crois pas avoir ces jumpers sur la 1.4 mais ça serait à vérifier du coup, ça expliquerait pourquoi j'ai jamais réussi à l'activer... Bon ceci dit ça changera pas la face du monde si je m'en sers pas mais quitte à remettre le nez dans le firmware autant y aller à fond


Il me semble que sur les cartes avant la SKR2, la méthode est différente.

Possible..
Bon autre problème, le hotend fan ne se déclenche pas quand elle monte en température...
Pourtant dans marlin j'avais define E0_AUTO_FAN_PIN P2_04 je crois
Dans klipper je ne trouve que comment ajouter un [heater_fan] mais quand j'essaie en pin P2.04 il ne le comprend pas et quand j'essaye 2.4 qui est le pin où il est connecté (selon le guide teachingtech à l'époque) il me le refuse en disant qu'il est déjà alloué à priori "oids already allocated"

Tu as tous les pins sur le schéma de ta carte sur Github.

https://github.com/bigtreetech/BIGT [...] pinout.jpg

pour le fan heater c'est 2.3

pour la declarer dans klipper :

[extruder1]
step_pin: P1.15
dir_pin: P1.14
enable_pin: !P1.16
heater_pin: P2.4
sensor_pin: P0.23

[heater_bed]
heater_pin: P2.5
sensor_type: EPCOS 100K B57560G104F
sensor_pin: P0.25
control: pid
pid_Kp: 54.027
pid_Ki: 0.770
pid_Kd: 948.182
min_temp: 0
max_temp: 130

[fan]
pin: P2.3

J'ai bien vu ça, et c'est ce que j'ai mis, sauf que sur le 2.3 c'est mon part fan qui est branché.. Toujours selon le câblage de Teaching Tech
https://youtube.com/watch?v=-Gdk0wH [...] marE&t=449

Donc quand je fait Fan On effectivement le part fan se déclenche mais je ne trouve pas de pinout équivalent pour le hotend fan


Ben apparemment tu n'as qu'un ventilateur PWM . Les autres ne sont pas pilotables, ils tournent en permanent dès la mise sous tension.

Alors, pas PWM oui ça je sais il est ON/OFF, mais par contre, comment t'explique qu'il ne s'allumait qu'à partir de 50° sur la hotend sous marlin avec ladite ligne et que sans, ou dans klipper du coup, il ne s'allume pas ?
C'est bien ça qui me pose question..

Vous avez un site pour trouvez les bons plans imprimante 3d  ? Je trouve dealabs pas top pour ça

Ici

https://nozzler.io/

Bonne année à tous.

Je cherche une imprimante convoyeur de minimum 250x250xInfini (en mm) à un prix raisonnable.

La Creality CR30 m'aurait bien intéressé mais elle a des dimensions ridicules (200x170).

Une idée sur un modèle actuel ou à venir ?

La dernière que j'ai vu en test chez Aurora Tech, IdeaFormer IR3 : http://www.ideaformer-3d.com/product/1079.html

https://www.youtube.com/watch?v=rb62wyRpLA0


Dite voir

y'en a qui comprenne la logique de Klipper pour les webcam ?

J'ai une C930 sur une machine qui tourne a max 10 fps
Et une autre webcam random sur une autre machine qui elle tourne a 25 fps


J'ai jamais su faire fonctionner la C930 + vite :v

Salut les experts

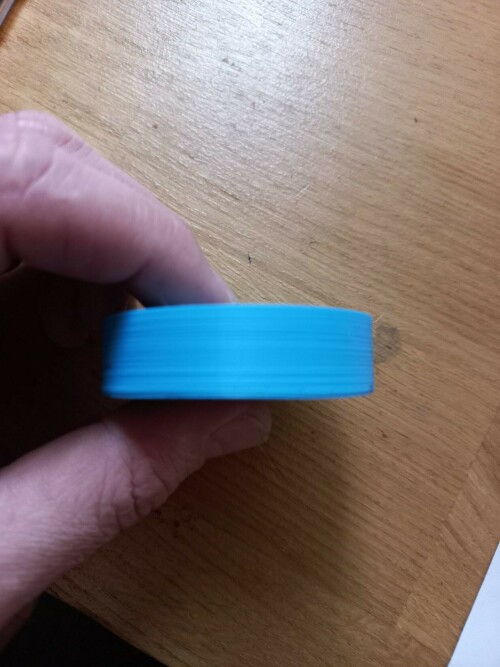

j'ai réglé XYZ et E sur ma Sidewinder X2, comment améliorer le fait qu'on voit les couches sur l'impression ?


Merci


Même question. Ma cam une c270 dépasse pas les 15fps. C'est pourtant que du 720p.

Wow ! C'est exactement ce que je recherche. Le prix est même inférieur à la CR30.
Je vais me renseigner là dessus. Merci.

Des retours sur la qualité de cette marque, de ménière générale ?

Salut, bon je need help pour le câblage des moteur de mon imprimante
Pour rappel le châssis et les moteur X/Y/Z sont une base de Eryone Thinker SE ( 42HS3417 et 42HS1411 ) et je veux brancher le tout sur une carte mère de Ender 3 V2 avec un extruder sprite PRO.

Mon souci viens donc du câblage des moteurs.
Je pense avoir trouvé les "pairs" pour alimenter correctement les moteurs d'origine d'Eryone, mais ça ne correspond pas à ce que je trouve sur le net au niveau des couleurs
Sur le net il est fait allusion d'un Câblage Bleu+Rouge et Vert+Noir, mais moi les pairs sont Rouge+Vert et Noir+Bleu
Finalement ça à l'air de correspondre au Schéma de câblage car Noir+Bleu = bornes 1/4  ET rouge+vert = 3/6 côté moteur, ce serai donc juste un problème de code couleur sur mes connecteurs.

( multimètre + technique de faire toucher les fils) et j'arrive à ça


Le moteur du sprite pro( extruder) n'a pas de connecteur mais 4 fils qui sortent avec un connecteur mâle au bout qui sont de couleur Noir/Rouge/Orange/Bleu


Je me base sur ces schémas pour dégrossir le câblage.
Je retrouve bien du noir/orange/rouge et bleu.




Du coups la question, c'est est-ce que ça vous semble bon pour le moment ?
Et comment savoir quel est l’ordre des fils côté carte mère ?

J'ai pas trouvé sur le net la transposition du connecteur 6 broches côté moteur vers le connecteur 4 broches côté imprimante ?






j'ai qu'une vielle logitech mais ça galère vite au delà du 720p 15-20 ips grand max.
Je pense que c'est au niveau du rpi3 que ça galère vite perso. avec la cam branchée il prends facile 15-20°c en fanless.

autre info qui me pose problème donc, j'ai repris la carte mère d'origine de la eryone + un moteur d'origine + le câble d'origine ( noir, alors que la nouvelle nappe à des fils colorés ).

On peu voir sur les photos que mon nouveau câble est "droit", les couleur se suivent.
Alors que avec la nappe d'origine Eryone, les câbles sont croisés au niveau côté carte mère moteur le câble est croisés au niveau du moteur

Donc si je résume avec la nappe Eryone





Si tu as trouvé les bonnes paires, tu risques quoi ? Au pire, ton moteur tournera dans le mauvais sens. Sur mes moteurs tous les fils sont noirs.


Toi, ici ?

Ne me dis pas que tu ne connaissais pas stp, en plus d'être alsacien, ça fait beaucoup



Ben le problème c'est les connecteurs sur la carte mère, j'ai pas envie de griller un driver.
Je ne peux pas t'expliquer ça autrement et plus simplement que avec ce schéma très moche fait avec paint.

tu te rends compte qu'avec la nappe d'origine Eryone les enroulement du moteur sont sur les bornes 1/2 et 3/4 du connecteur de la carte mère, alors que avec la nappe droite "Ender" les enroulements sont sur les bornes 1/3 et 2/4...


Le standard semble être comme le câblage de la Eryone, je ne sais pas comment ça se fait que ces câble de Ender soit droit, ça ne corresponds a rien.


Bon je vais croiser mes connecteurs, c'est pas normal ce câblage "droit".

Voici une photo des cordons d'origine de Ender, en zoomant on peu voir le croisement sur les 2 brins centraux , et en dessous une photo des câbles que j'ai acheté, droit. je ne sais pas sur quoi ils branchent ...
En lisant les avis sur Amazon ,une personne dit avoir du croiser les fils centrau pour fonctionner sur du Nema, ce qui correspondrai bien en fait.
