| Sujet : Silicium HFR: blabla @ Electronique | |
| Aline BOQS | Il peut mettre un coup de vernis incolore pour isoler l'étain de l'air ambiant. [:tinostar] |
| Aperçu |
|---|
| Vue Rapide de la discussion |
|---|
| Aline BOQS | Il peut mettre un coup de vernis incolore pour isoler l'étain de l'air ambiant. [:tinostar] |
| quentincc |
|
| crazytiti |
:lol: @antiseptiqueincolore :bounce: tu verra bien comment ça évolue... |
| kronoob | Sauf que ton alliage d'étain va s'oxyder et ça va remerder.
Il fallait juste bien nettoyer le placage en or du contact à ressort. |
| antiseptiqueincolore |
|
| rat de combat |
T'as besoin de lunettes toi. :o :o |
| crazytiti | Sur le topic arduino un mec viens de parler de VIXEN light qui est spécialisé dans l'animation de guirlande de noel.
Va jeter un oeil :bounce: http://www.vixenlights.com/ http://www.vixenlights.com/wp-cont [...] Grey02.png |
| calagan57 | Merci! :jap: ouai merci pour l'idée des led smd câblées :love: je vais m'amuser avec ça :jap: faudrait juste trouver un 'soft" arduino "conviviale" (sans pisser du code) qui permette de gérer tout le bousin :D |
| rat de combat | Tu connais les LED adressables genre 2812 et tout ça je suppose? Après ils sont peut-être trop grand pour tes miniatures? Sinon sur ces FPC je pense que tout les LED doivent être en série ou groupés, mais pas en individuel. Par contre sur Ebay/Ali on pouvait trouver des petites LED CMS "standard" avec des fils fins soudés, peut-être ça pourrait servir? Après reste la question de comment commander tout ça, mais un Arduino avec des 74HC595 peut suffir. Bon, y'aura toujours le soft à faire. :o Tu cherches un truc prêt à l'emploi ou tu veux bricoler? |
| calagan57 | merci bien :jap: ouaip pas donné effectivement... Sinon tu fais de "l'adressage" de LED CMS? tu utilises quoi comme matos et software? |
| Charles K | Ça s’appelle flexible PCB, ou FPC (flexible printed circuit) Je les commande chez Oshpark car je ne fait que des petits FPCs et 3 suffisent, genre moins d’un demi pouce carré donc moins de 5$ pour 3 copies. |
| calagan57 | Hello à tous!
Vous savez ce que c'est ce genre de "PCB" flexible? http://fantaisyland.fr/wp-content/ [...] haise3.jpg https://youtu.be/91yTn5wFgZk?t=824 ça m'intéresserait de faire des petites animations lumineuse sur mon village de Noel :pt1cable: Niveau animation c'est un fil par led ? Programmation arduino? Le mec est balèse en tous les cas :love: merci à vous! :hello: |
| antiseptiqueincolore | bon, je vais arrêter là.
Après avoir remis la rom stock, le signal est toujours aussi dégueu mais le fix est rapide. J'ai tout démonté et passé les contacts à l'alcool. Le c/n donné par GPSTest passe de 19 à 24, donc c'est mieux mais... J'ai essayé le fil de cuivre sur les pinouilles pour faire antenne... aucun résultat. J'ai passé tellement de temps cette année à jouer avec les injections AGPS, la bidouille du fichier gps.conf (changement du serveur ntp etc...) que je sais que je ne dois rien conclure de tout ça, et que demain ça va recommencer. Merci quand même |
| crazytiti | J'ai compris que si ya vraiment un défaut l'appli ne permet pas d'améliorer le fix, ce serait un bon test aussi. |

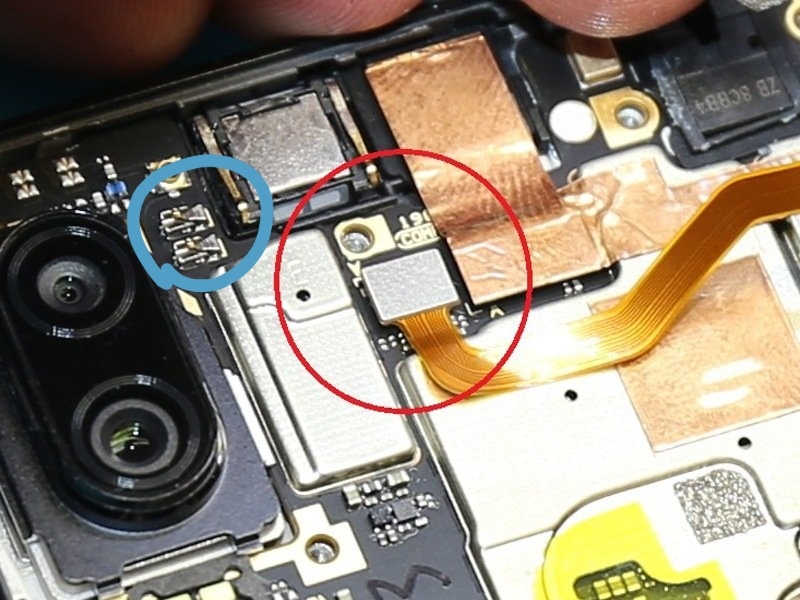

| quentincc | Les connecteurs d'antennes ressemblent à ceci (entouré en bleu) https://rehost.diberie.com/Picture/Get/r/126659 Il faut donc vérifier que chaque contact se fait bien sur les plastiques et le châssis (donc le plastique sur la carte mère, le châssis sous la carte mère et pareil au niveau du connecteur de charge/haut parleur en bas), éventuellement les redresser délicatement. Edit : éventuellement tu peux utiliser l'application "GPS status" pour mettre à jour les données A-GPS, ça permet le fix beaucoup plus rapide |
| antiseptiqueincolore | @Aline BOQS : je vais voir ce que tu dis. C'est plus compliqué parce qu'il faut que je déconnecte toutes les nappes et que je sorte la carte mère. Je vais le faire.
@crazytiti : le mec de xda a moins de 30 posts à son actif est s'est arrété en 2019. donc d'un coté, oui son info est intéressante, de l'autre, aucune preuve. Aussi, comme lineageos passe en version 20 prochainement sur ce téléphone et que la mise à jour ne peut pas se faire en OTA pour ce changement, je vais profiter de l'occasion pour remettre la rom stock, et voir. Comme ça tous les doutes sont levés. Je ne crois pas à un problème de ROM, mais c'est l'occasion, comme de toute manière j'ai pété la vitre arrière et que j'attends sa remplaçante :o Merci! je vous tiendrai au courant |
| crazytiti | Hum le mec de xda-dev dit "locate the GPS antenna, and rub them slightly to remove some sort of coating" Et les mecs de xda-dev c'est des bons (je ne dit pas du tout ça car j'ai posté un bootloader custom las bas ^^) J'en déduit que l'antenne GPS fautive n'a pas de prise mais est constitué de lamelles de contact et que la surface sur laquelle ces lamelles s'appuie a loupé une étape de nettoyage... |
| crepator4 | Un chaine tutube qu'est pas trop mal (cours d'electro)
https://www.youtube.com/@EricPeronnin/videos |

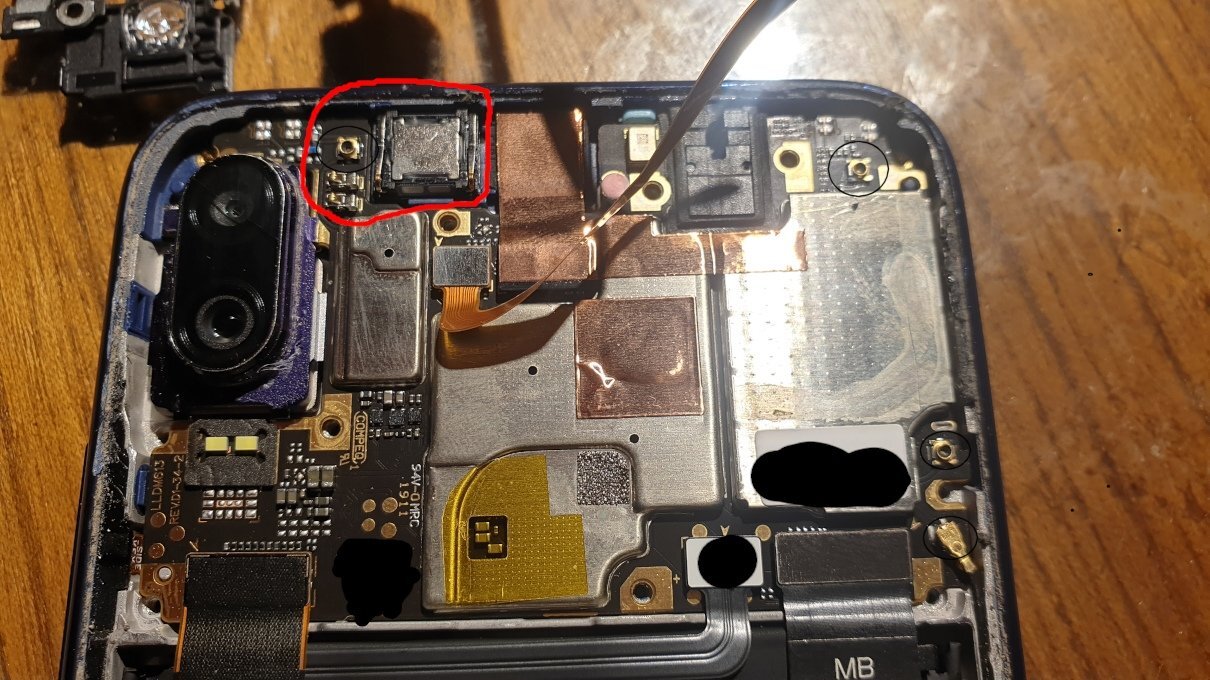

| Aline BOQS | Je commencerais par regarder ce qui est connecté sur les 4 zones que j'ai entouré ci-dessous :
https://zupimages.net/up/23/01/m4ps.jpg Mon prog de dessin buggue à mort, je ne peux pas changer la couleur ni l'épaisseur des cercles :/ |
| antiseptiqueincolore | https://forum.xda-developers.com/t/ [...] m.3960702/
"Unfortunately, depending on the batch, some Redmi Note 7 Pro suffers from a hardware issue rendering the GPS nearly unusable. You can find out if yours suffer from it by using GPS test apps. That's the bad news. The good news is it's a relatively easy and free fix. It takes some time if you do not have warranty." "Unfortunately, from what you described, your device may suffer from the GPS hardware issue. Refer to my other reply to find out for certain. Fortunately, it's a relatively easy fix. If you have access to Xiaomi warranty, the repair center will fix it for you in under 15 minutes. If not, you do have to open up the back of device, locate the GPS antenna, and rub them slightly to remove some sort of coating. This will solve the issue 100%." En tout cas sur la photo que j'ai prise, c'est pas l'antenne gps, c'est le haut parleur :o |
| crazytiti | Alors si avec la rom officiel il capte correctement, je doute qu'en ajoutant un fil avec une rom à problème cela l'améliore :o |
| antiseptiqueincolore | je n'utilise pas la rom officielle, sinon ça aurait été trop simple.
Depuis toujours le signal est faible (plus de 2 ans, disons). Comme mes pratiques ont changé et que j'ai besoin d'un gps, je m'en occupe seulement maintenant |
| crazytiti | Hum ya un portugais qui dit qu'en changeant sa localisation pour la france ça a résolut son probleme de GPS. https://www.youtube.com/watch?v=EIVCUlT4_j4 Une review du tel à constaté le même soucis et a donné un lien vers un fix mais le lien est mort. D'autres indiquent que le bug est apparu avec une certaine version de MIUI et aurait été résolut par la suite : "Change your region to mexico then upgrade to 10.3.12, had the same bug, updating fixed it" |
| antiseptiqueincolore | C'est un redmi note 7 que je ne veux pas mettre à la benne.
Le C/N du signal vaut 15 db-Hz et permet difficilement de faire le fix gps, alors qu'un autre téléphone au même moment a un c/n de 36 et fix instantanément. d'après le post il faudrait aller triturer l'antenne et / ou rajouter un peu de cuivre pour faire antenne, et que ce serait un défaut de quelques séries du modèle |
| zeql_ | Ca serait plus simple d'être précis en fait :
- Modèle du smartphone ? (Parce que "smartphone avec soc snapdragon, bah voilà quoi, tous les smartphones snapdragon ne sont pas basés sur la même carte mère...) - Quel est le problème avec l'antenne GPS ? |
| antiseptiqueincolore |
|
| crazytiti | Et du coup ta pas trouvé un tuto youtube pour savoir où mettre le fil ?
|
| antiseptiqueincolore | Merci, je vais l'ouvrir et voir si je trouve un truc comme ça.
J'ai toujours eu un problème de réception gps avec ce téléphone. Au début j'ai mis ça sur le compte d'un problème logiciel, mais je viens de lire que certains rajoutent un petit fil de cuivre pour faire antenne et que ça résout le problème. Je vais voir, merci |
| quentincc |
|
| antiseptiqueincolore | Bonjour, est-ce que l'un de vous saurait à quoi ressemble une antenne gps dans un téléphone portable type soc snapdragon? merci |
| crepator4 | et surtout bonne santé parce que y'en aura besoin , vu le bordel actuel :D :o |
| __BriKs__ | Le tips 'n tricks de TI je l'étudie en pleine réalisation d'alim/mise en forme de signal faible bruit.Le sujet est un étage d'adaptation/mise à l'échelle/intégration analogique de signaux provenant de capteurs de courant et tension à destination d'adcs.
