rat de combat	Faudrait quand même vérifier la chute de tension admissible au niveau du câble (autrement dit la tension minimale qu'acceptent les décos). Et avec les Molex (qui en effet peuvent être très chiants à brancher et les trucs montés en surface risquent de s'arracher plus ou moins facilement) gare à l'erreur (y brancher une alim de PC 5V/12V). Aussi 5A c'est beaucoup, si tu veux te protéger contre les départs de feu éventuels il vaudrait mieux un fusible de calibre beaucoup plus petit sur chaque départ. Par contre c'est totalement HS cette histoire dans ce sujet, merci d'ouvrir un sujet dédié ou de continuer sur blabla à la rigeur. :jap:

Dernière réponse

Sujet : [CONSEIL] le Topic du Conseil - Fer à souder/station/multi/pince....

rat de combat

Faudrait quand même vérifier la chute de tension admissible au niveau du câble (autrement dit la tension minimale qu'acceptent les décos). Et avec les Molex (qui en effet peuvent être très chiants à brancher et les trucs montés en surface risquent de s'arracher plus ou moins facilement) gare à l'erreur (y brancher une alim de PC 5V/12V). Aussi 5A c'est beaucoup, si tu veux te protéger contre les départs de feu éventuels il vaudrait mieux un fusible de calibre beaucoup plus petit sur chaque départ.

Par contre c'est totalement HS cette histoire dans ce sujet, merci d'ouvrir un sujet dédié ou de continuer sur blabla à la rigeur. :jap:

Votre réponse

Nom d'utilisateur

Pour poster, vous devez être inscrit sur ce forum .... si ce n'est pas le cas, cliquez ici !

Le ton de votre message

Votre réponse

Smilies

Liste des smilies perso
Wiki smilies
Chercher un smiley

Options

Activer votre signature
Désactiver les smilies
Activer la notification par email du sujet

Aperçu

Vous avez perdu votre mot de passe ?

Vue Rapide de la discussion

rat de combat

quentincc

Je doute un peu de la qualité des Molex "à pas chère", sinon tu peux aussi t'orienter vers les connecteurs PCIE 6/8pins, en plus c'est moins chiant à connecter que du molex (qui parfois "flotte" dans le connecteur)

calagan57

5A pour 1mm² c'est "safe" je trouve :jap: on câble bien les maisons en 2.5mm² 20A :pt1cable:

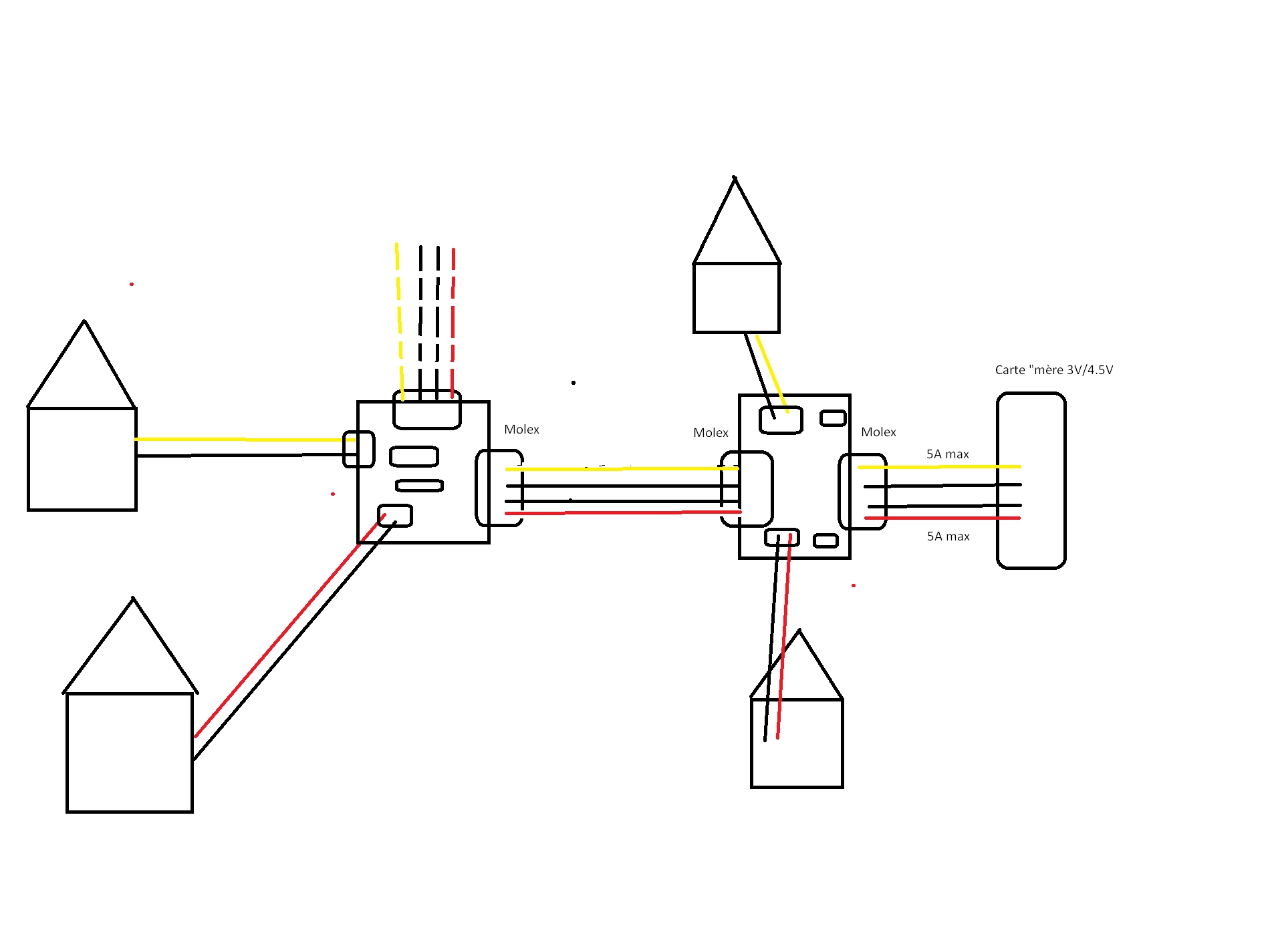

Voilà le schéma de principe :jap:

https://rehost.diberie.com/Picture/Get/f/126163

l'idée c'est de pouvoir rajouter autant de circuit principal que nécessaire sans dépasser l'intensité max admissible pour le câble :jap:

moyen_moins

Pourquoi pas mettre plus petit vu la faible conso alors pour être tranquille ? 4A sur ce genre de connecteur, je serai pas "serein".

calagan57

oui biensur on ne protège que le câble pour pas que ça prenne feu :pt1cable: poru les maisons pas de protection sinon il faudrait que je mette un fusible ~200mA à chaque sortie :pt1cable:

je vais faire un schéma de ce que je pense faire :jap:

moyen_moins

Même 5A c'est gros. Là ca ne protègera rien à part le câble et le connecteur. Non ?

calagan57

Merci à vous!

oui un simple multimètre suffira; Je vais mesurer la plus grosse conso et la multiplier par le nombre de maison. j'aurais le courant max que le câble doit faire circuler et ensuite j'en déduirai la section :jap:

je pensais partir sur des connecteur molex (3V-GND-GND-4.5V) avec du AWG18 ça supporte 5A par tension . Donc ça devrait le faire :jap: . Je mettrai un fusible 5A à chaque départ de ligne pour pas dépasser cette valeur.
https://ae01.alicdn.com/kf/H1eb7130 [...] .jpg_.webp

https://fr.aliexpress.com/item/1005 [...] XmWbynOg9N

désolé pour le HS [:eric le looser]

rat de combat

Je me demande si tu t'embêtes pas pour rien. J'y connais rien aux décos de Noel, mais si c'est des trucs prévus pour fonctionner sur piles à l'origine (ce que je suppose vue que tu parlais de 3V et 4,5V) les courants doivent être dans les centaines de mA maxi et encore. Tu prend du 0,75mm² et ça doit être bon, peut-être du 0,14mm² ou un truc similaire suffit même. Pourquoi pas faire une mesure de chaque élément et additionner simplement les valeurs (vu que tout est branché en parallèle sur l'alim)? :o
Il faut prendre en compte deux choses pour le choix de la section, le courant maxi et surtout la chute de tension qui en résulte (R*I), car pour ces très basses tensions il y a forcément moins de marge au niveau du consommateur que pour un truc qui fonctionne en 230V p.ex.

moyen_moins

calagan57 a écrit :

j'ai pas compris la blague :pt1cable:

calagan57 a écrit :

Merci à vous!

Oui un simple multimètre en série suffira donc à avoir une estimation du courant absorbé de chaque maison c'est vraiment pour avoir une estimation du courant à l'arrivé pour mesurer la section max à prévoir pour les fil d'alimentation "généraux" :pt1cable:

:hello:

T'as des modules à base d'ina149 ou un truc du genre avec shunt pour faire des mesures de courant avec genre des Arduino ou esp32.
Tu mets la sortie sur l'adc et roulez jeunesse sur le serial monitor, doit y avoir des bouts de codes tout faits.

moyen_moins

rat de combat a écrit :

Si tu veux faire un CR plus détaillé n'hésite pas, je mettrai le lien dans le FP. :jap:

J'essaierai de faire ça avant la reprise du taf :jap:

calagan57

kronoob a écrit :

Pourquoi tu n'utilises pas simplement un multimètre ?

crepator4 a écrit :

Le concept de ~~trains~~ rennes electriques j'étais pas pret :D

j'ai pas compris la blague :pt1cable:

rat de combat a écrit :

Eh ben, voila quelqu'un qui apprécie Noel...

Je suppose que le courant de chaque élément est fixe? Alors une tournée avec un multimètre et un bloc-notes et c'est bon, +1 pour kronoob autrement dit.

Sinon, si tu veux faire compliqué, regarde du côté des capteurs de courants analogiques (genre ACS712 de mémoire) ou numériques. On pourrait en mettre un sur chaque "HUB" avec un bus I2C voir 1-Wire et un microcontrôleur pour "traduire" entre le 1-Wire/I2C et le capteur (déjà que ça risque d'être délicat de trouver un capteur de courant numérique sur lequel on peut modifier l'adresse I2C...). Mais bon, ça fait franchement usine à gaz tout ça. :o Et puis faut savoir programmer et souder des CMS, sinon aucune chance.

Merci à vous!

Oui un simple multimètre en série suffira donc à avoir une estimation du courant absorbé de chaque maison c'est vraiment pour avoir une estimation du courant à l'arrivé pour mesurer la section max à prévoir pour les fil d'alimentation "généraux" :pt1cable:

:hello:

rat de combat

moyen_moins a écrit :

J'ai testé le dongle USB C camera thermique uni-t :)
C'est assez bluffant, on aperçoit les tuyaux du chauffage au sol chez moi. J'ai réglé ça à l'arrache et ça marche déjà bien je trouve.
La définition semble très correcte.

Si tu veux faire un CR plus détaillé n'hésite pas, je mettrai le lien dans le FP. :jap:

rat de combat

crepator4

Le concept de ~~trains~~ rennes electriques j'étais pas pret :D

kronoob

Pourquoi tu n'utilises pas simplement un multimètre ?

calagan57

Hello à tous!

je cherche un appareil assez fiable pour mesurer les courants (A) de maison de Noel alimentées en 3V, 4.5V...

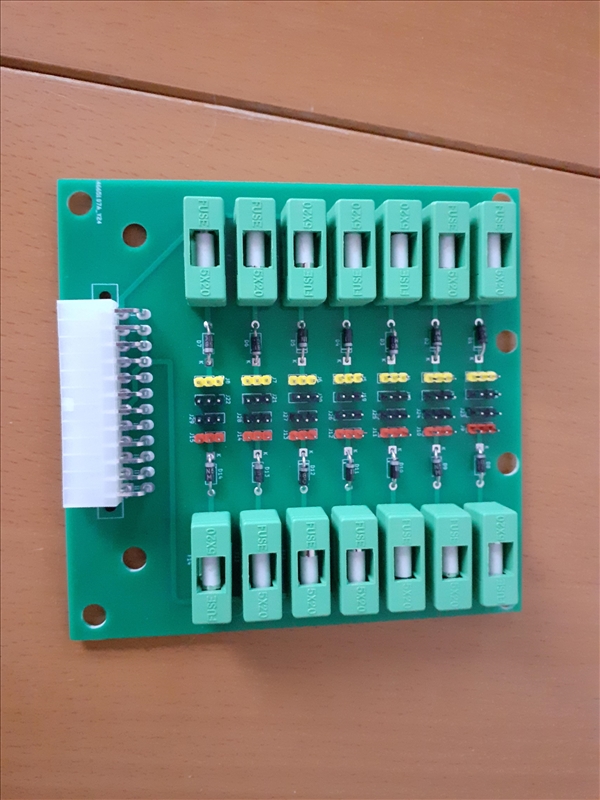

j'ai créé une carte à base d'alimentation PC ça fonctionne bien mais le nombre de fil est déconcertant :sweat: Du coup pour l'année prochaine je vais faire des "HUB" d'alimentation 3V/4.5 que l'on peut "chainer" les uns après les autres.
