Reprise du message précédent :

ben à 0€ ça semble un peu trop bon marché quand même

oui ça me casse les couilles les annonces de vendeur de tapis sans prix

Adjustable LM317 High Powered Current Source
https://www.youtube.com/watch?v=n94xqPMhmTo



et re
USB Boost DC 5-24V Dual Power ±12V ±5V 3.3V Kit Build - 12v Solar Shed
https://www.youtube.com/watch?v=3Y-XRxBzTUU&t=0s
https://chinese-electronics-product [...] odule.html

and
https://www.ebay.fr/itm/311932552254?
https://www.ebay.fr/itm/274551965671
moisson pas trop mauvaise ce soir ...

original :

https://imagetopcb.wordpress.com/
https://forum.system-cfg.com/viewto [...] 186be5068d

Marge de gain/phase côté alim, et fréquences de résonnance côté PCB/capa de sortie.

Ça peut se bricoler .

Dans les coms de la video , un disait que les condos en chinoisium surchauffaient (et pompaient sur l'alim je crois bien) et qu'une fois  remplacé tout était redevenu normal en gros faut virer tout les composant par des legits ... c'est pas qu'on s'y attends pas mais ça brise toujours un peu le coeur ...

Question débile sur les condos

Pourquoi ce sont des chiffres bâtards ?

0.47µ 47µ 470µ 22µ et pas 0.5µ 50µ 500µ 20µ ?

ça doit etre comme les résistances : c'est une échelle de valeurs qui peuvent se combiner facilement.

https://en.wikipedia.org/wiki/E_ser [...] ed_numbers

Dites, ça existe selon vous des piles rechargeable AA en 1,5v ? car c'est 1,2 V normalement ?

c'est des piles Alkaline Rechargeable que j'ai sous les yeux, et le chargeur de pile ne veux pas les prendre aprés X minutes, ça clignotte en rouge.

Je me demande si c'est pas une arnaque avec des piles normales vendu comme rechargeable....


Les valeurs viennent d'une suite géométrique de raison 10^(1/n), avec n entre 3 et 192, correspondant aux séries E3 à E192.

Source : https://en.wikipedia.org/wiki/E_ser [...] ed_numbers

Merci

C'est aussi une norme, CEI 60063, l'idée étant de rationnaliser la production.



Oui, ça existe. En fait c'est un accu li-ion avec un abaisseur de tension et une protection contre la décharge profonde. Il nécessite un chargeur spécifique, le pôle positif ayant un contact de charge et un contact d'utilisation. Je n'en ai jamais vraiment entendu du bien. Le principal inconvénient est l'arrêt brutal de la décharge dès que le li-ion atteint sa valeur limite de seuil bas.

Cherche "pile rechargeable 1,5 V".

Mais a aucuns moment le terme lithium ion ne figure sur la pile, juste "alkaline battery"
Et je vous tiens informé de la nouveauté : j'ai mesuré les piles déchargé après 30 minutes dans le chargeur, et j'ai bien 1,5 volts pour chacune environs... et elle semble fonctionner parfaitement... c'est une énigme !

On ne parle pas de la même chose, jamais entendu parler d'alcalines rechargeables, si ce n'est quelques personnes qui prétendent recharger des piles classiques.

Celle dont je fais référence ressemble à ça :





Oui je comprend, j'ai une batterie 9V carrée lithium ion qui se recharge avec une prise USB, bien pratique, moins d'autodécharge, plus grande autonomie.
Mais en effet je pense que c'est une arnaque, mais ça semble marché, les 3 piles sont a nouveau a 1,5volts malgré la led qui clignote en rouge sur le chargeur...

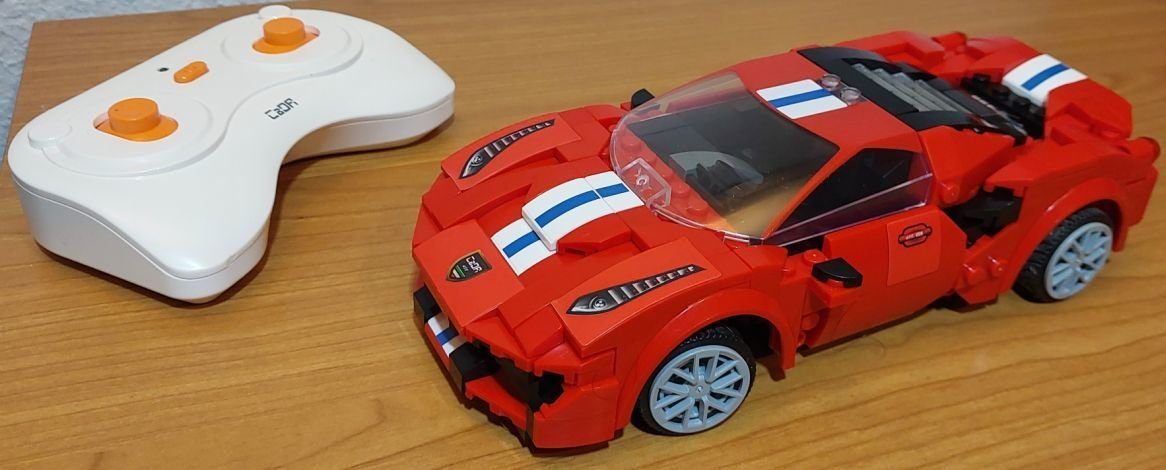

Et ma mini voiture radio commandé en légo chinois fonctionne trés bien avec.... bonne pèche. A voir l'autonomie. Mais c'était facilement 45 minutes avec les 3 piles AA avant de devoir les "rechargés"



si on tente de recharger des piles non rechargeable, ça peu pas faire ça, se recharger quand même a 1,5v ?

étrange.


Il y a des choses intéressantes dans certains livres de physique .

Chaque pile/batterie qui fonctionne avec des couples métal/ion à chaque électrode peut se modéliser par des potentiels d'électrolyse qui se trouvent ici : https://en.wikipedia.org/wiki/Stand [...] data_page)

C'est expliqué ici pour une pile saline et alcaline : https://en.wikipedia.org/wiki/Alkal [...] #Chemistry

Ça colle bien en adaptant à différents couples :
Ni/Ni2+ [1.59 V] et Cd/Cd2+ [-0.4 V] -> 1.19 V
Li/Li+ [-3.04 V] et MnO2/MnO4- [-0.595 V] -> -3.64 V

Il y a des ruses pour changer les potentiels avec des réactions plus compliquées, mais le gros du principe est là.

Tu peux recharger des piles alcalines ou salines, mais il faut prendre un paquet de précautions. Ce n'est pas une bonne idée de les mettre dans un chargeur pour batteries NiCd ou Ni-MH qui fonctionne différemment et va abimer tes piles avec risque d'incendie et de pissage de liquide corrosif....


Merci ! je vais pas insister alors, merci de cette mise au point qui m'évitera peu être d'utiliser mon extincteur

+1, j'avais déja entendu parler de charge de piles alcalines, je ne sais plus si les piles en elles même étaient spéciales ou le chargeur.
En tout cas ça parlait d'une dizaine de cycles maxi et sous des conditions bien particulières (pas trop déchargées et chargeur spécial)
Je viens d'ailleurs de trouver un document des piles WONDER qui contient tout un chapitre sur la recharge
http://erfred.free.fr/accusphp/doc [...] alines.pdf
Franchement je vous déconseille d'essayer. Les piles alcalines ayant la fâcheuse tendance de couler assez facilement, voir d'exploser.
Il vaut mieux acheter des piles rechargeables de bonne qualité avec un chargeur intelligent (avec arret auto dv/dt pas ceux qui ont une minuterie) pour les trucs qui consomment (voiture R/C, torche LED...)
Et de bonnes veilles saline ou alcaline pour le reste (télécommandes...)

Notez que l'on trouve maintenant des rechargeable type "longue durée" ou "faible auto décharge" qui ont l'avantage de rester chargées pendant 3 à 6 mois même si on ne s'en sert pas.

Les piles alcalines c'est 2 ou 3 cycles et en charge, on parle de quelques mA... Et encore, sur les formats C ou D c'est pas trop recommandé il me semble.

Bon bah la je n'ai aucuns regrets, je vais même jeter ces piles qui on étaient acheter recement par mes parents sur amazon je crois, pour pas qu'ils fichent le feu à leurs maison....

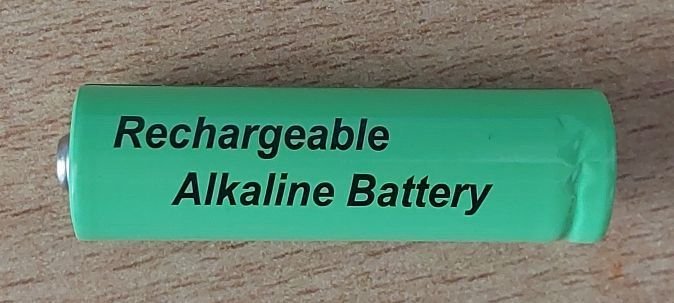

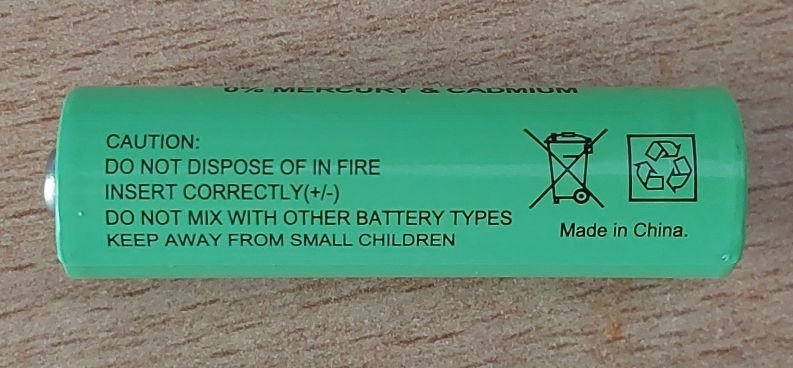

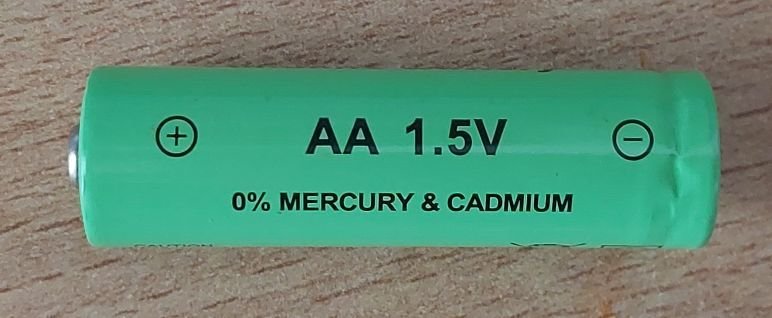

je vous met 3 photos d'un pile pour vous faire une idée, sous tous ses angles, ça fait cheap :






Gros merci à vous

Cet emballage cheap de premier ordre
Rien qu'à voir ça moi j'aurais même pas osé les mettre dans le chargeur sans rester à côté avec l'extincteur dégainé.

Je le fais régulièrement, mais en prenant justement des précautions .

Charge CC/CV à C/10~C/20, décharge partielle jusqu'à 1.15V. Ça tient 3 cycles sans aucun problème, et une dizaine de cycles si on a de la chance. La capacité décroit rapidement, et il faut s'attendre à ce que certaines ne tiennent pas la charge ou fuient, et le rendement charge/décharge est mauvais.

Par contre les risques d'emballement thermique ou d'explosion sont (parait-il) limités quand le courant de charge et la tension de charge sont raisonnables. Avec une cellule C ou D, ça peut faire des chocapics si on arrive à un court-circuit interne en fin de charge .

Je ne pense pas y avoir trop perdu avec un lot de piles AAA pachayr et l'alim de labo du boulot allumée dans tous les cas (et avec un canal de libre).

Attention un peu avec les Chinoiseries qui sentent trop le Chinoisium. À un moment il faut réfléchir un minimum avant de commander des tas de daubes dans la Jungle ou Alitruc qui promettent des folies qui dépassent les principes de la physique .

C'est marrant de voir des transistors en Germanium .

Les AC 128/127 devaient-être aussi répandus que les 2N2222/2907 ou les BC547/557, du transistor du peuple trouvable de partout sur tous les schémas ou cartes de récup.

Je ne suis pas sûr de comprendre, c'est quoi l'intérêt de faire ça "régulièrement" ? Aujourd'hui des AA/AAA NiMH ça coûte que dalle et ça se charge des centaines de fois.
Si par contre t'as des trucs en C ou D je peux comprendre si la capacité effective n'est pas trop dégueu.

J'utilisais ça pour un truc en extérieur, où les batteries NiMH ne supportaient pas le froid. Et puis j'achète ça sur un site Allemand réputé pour ses SFBA , mais avec parfois des packs de piles bientôt périmées qui ne coûtent vraiment rien (10~30 centimes/pile ).


Par curiosité, j’ai fait quelques recherches sur ces piles alcalines rechargeables pour trouver cet article.

Quand j’ai vu la marque Rayovac, je me suis souvenu avoir acheté ce type d’accus vendus avec un chargeur spécifique il y a plus de vingt ans, à une époque où les accus Ni-XX étaient peu satisfaisants. Ils avaient tous finis par couler. Par ailleurs, l’autonomie n’était pas au rendez-vous.  Il s’agissait de cellules appelées RAM comme Rechargeable Alkaline Manganese.

Il est donc possible que la technologie ait été améliorée.

A noter que le chargeur expert SkyRC MC3000 gère le RAM moyennant une manip de déblocage à demander au fabricant. D’après la doc, le RAM se charge en CC/CV avec une fin de charge Modified pseudo STC. Tension max 1,65 V.

Je ne sais pas ce que peut vouloir dire Modified pseudo STC, une idée ?

Pollin? Ah les souvenirs. Purée je deviens vieux.

Je suis très curieux de voir les composants au poids . Dans ma lointaine jeunesse, je trouvais ça en France chez Decock, mais c'est fini c'temps là
Par contre si c'est Pollin, le site n'est qu'en Allemand . Bon, je sais il y a des solutions aujourd'hui (non, c'est pas toi la solution rat de combat )

Franchement les composants au poids c'était pas génial d'après ce que j'ai lu, souvent des vieux PCB et autres "DEEE" si on veut être direct. Après il y a(vait?) des choses sympa, notamment des fins de stock ou des appareils vendus en pièces détachées que les gens remontaient et bricolaient, il y a(vait) de longs sujets sur mikrocontroller.net (en allemand aussi, désolé TR ).

Bonsoir à vous dire moi , j’ai la centrale vapeur de ma  femme qui a rendu l âme , elle ne s allume plus ,j’ai quand même démonté pour voir la platine électronique , et rien de bien flagrant à part peut être une résistance. Pas gonflée mais elle a une patte noir … alors après je je sais pas si c’est une piste pour dire que la résistance est hs


Vous pensez que le fait qu elle ne s allumé plus peut venir de la ?merci à vous

Elle m'a l'air ok cette résistance. Je te conseille de basculer sur le sujet dédié réparation, en postant des photos de la carte etc (liens ou miniatures cliquables, pas tout le monde a la fibre). https://forum.hardware.fr/hfr/elect [...] et_2_1.htm


Bingo .



Ça dépend pas mal des composants au poids. Souvent c'est trié par types de composants, et c'est généralement vaguement trié. Par exemple quand j'avais commandé un sac de 100g de résistances 1206, j'avais eu des bouts de rouleaux coupés avec 10~100 résistances E24 et quelques trucs funky en E96.
Mais effectivement, il parait que les sachets de circuits intégrés contiennent souvent des ASICs improbables qui doivent venir de stocks de réparateurs de télés.

Je connais ces threads de mikrocontroller.net, un collègue y fait le rapace pour repérer des merdouilles en se faisant une liste qu'il commande les jours de promos ou de FDP gratuits .

J'ai un peu trop de mal à comprendre le second degré de certains posts pour être efficace sur ce forum, mais il y a eu de belles trouvailles et quelques déceptions .

parfait je vais voir la bas merci

Ah oui, ils ont ça aussi. Je pensais aux lots "1kg/10kg de composants électroniques" où on trouvait vraiment de tout apparamment. J'en ai jamais pris je dois dire, j'ai pas beaucoup commandé chez Pollin. Par contre mon fournisseur à l'époque c'était Reichelt Elektronik, je crois que ça existe encore. Et bien sûr Conrad mais les prix...

I tried finding Hidden Gems on AliExpress AGAIN!
https://www.youtube.com/watch?v=7sGN0-YsiYw

Aller je reviens vers vous, décidément

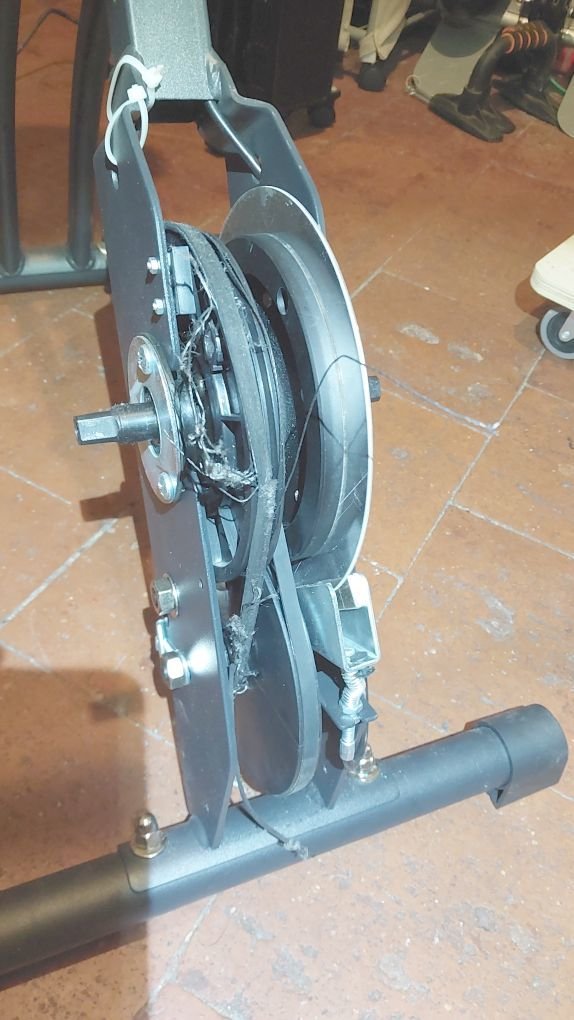

J'ai démonter la partis cache mécanique de mon vélo d'appartement, et le "volant d'inertie" est donné pour 4KG.

Hors, j'ai un système avec deux courroies et deux poules de tailles différente (une des courroies est cassé, d'où mon démontage), avec un disque qui "freine" pour augmenter l'effort a l'approche des aimant néodymes (en bas à droite) réglable par câble et molette.



Cela vous parait normal de prétendre que le "volant d'inertie" fait 4 kg ? Avec ce jeu de couples des deux poulies, ça peu être possible ?

Je ne vois pas trop le rapport avec le titre du topic .

La masse d'un solide en rotation n'a pas vraiment de sens sans connaitre sa répartition. C'est le moment d'inertie (exprimé en kg.m²) qui est intéressant, et on peut effectivement changer sa valeur s'il est derrière un réducteur (ce que tes poulies ont l'air de faire).

Les le disque et les aimants ont l'air d'être un frein à courants de Foucault.

D'accord merci de ces précisions.

Donc plus le disque tourne et plus le freinage est fort si j'ai bien compris avec ce système de freinage, assez rependu d'ailleurs :
https://fr.wikipedia.org/wiki/Courants_de_Foucault

Me reste plus qu'a trouver la bonne courroie

J'aime bien tomber sur des posts comme ça, très efficace pour me rappeler tout ce que j'ai oublié ou à quel point je suis ignorant

https://www.123roulement.com/ vends des courroies de pleins de taille.
Mais c'est pas les moins cher (en tout cas les courroies de mobylettes sont moins chères sur les sites de mobylettes)


J'ai pris une baffe de l'espace cet été .
J'ai recroisé un ancien collègue qui venait de finir une thèse, et m'avait montré l'examen qu'il avait filé à ses élèves de master : "Tain, c'est un tas de brèles, il n'y en a pas un qui a réussi le truc jusqu'au bout alors que c'est facile".

J'ai regardé le truc :

• Onduleur - moteur synchrone triphasé - réducteur, datasheets fournies : calculer et tracer la tension en fonction de la fréquence au démarrage à vide et en charge, pour un courant de 10A RMS au noeud A, calculer la tension entre deux phases à 3krpm (soit 16.7Hz), puis calculer le courant au point A avec un couple résistant de 20Nm en bout d'arbre
• Alim boost toute simple : calculer les rapports Vout/Vin et le rendement. Dommage que j'ai rempli une demi-feuille A4 en ayant oublié une ruse pour faire ça en 3 lignes, en régime permanent
• Alim SEPIC : tracer qualitativement les tensions/courants, calculer Vin/Vout, calculer le courant dans le switch et tracer des courbes à l'échelle

Il m'a fallu 3 jours pour tout refaire, mais j'étais tout fier d'y avoir réussi, alors que je faisais ça régulièrement à mon boulot précédent .

Il faudrait que je re-essaye les sujets de maths/physique du bac, pour me faire peur .

Parlant de connaissance(s): Pour les gens qui veulent/doivent se frotter à l'USB-C, y'a une série d'articles pas mal foutu à priori sur HaD: https://hackaday.com/series_of_posts/all-about-usb-c/

Y'a beaucoup d'articles "bof" sur ce site, mais parfois des trucs vraiment intéressants.
