Reprise du message précédent :
Je comptais essayer sans enlever les gigognes. Je vous fais grâce des détails, mais c'est pour être le moins "destructif" possible. (c'est dans une location)

Bref, merci pour les réponses, je vais sûrement tenter.

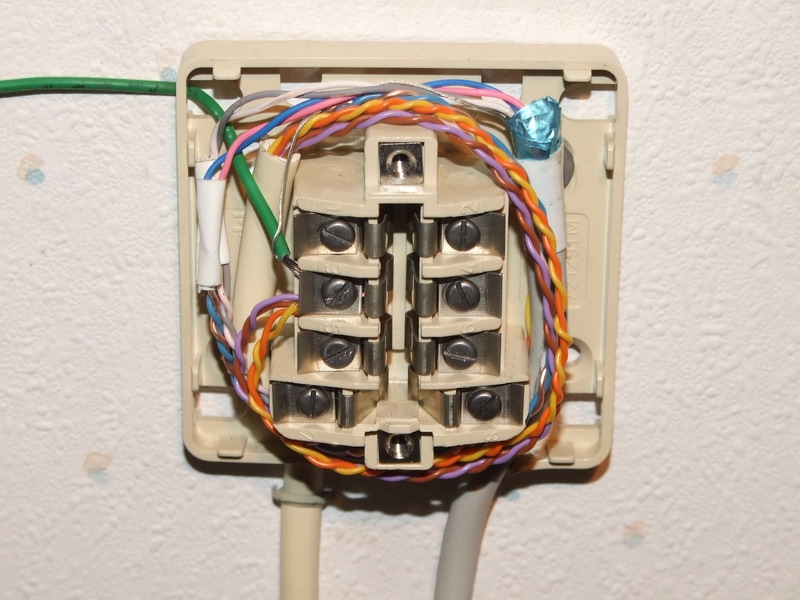

Je l'avais fait en mode honteux bricolage dans une location.

Cordon Ethernet coupé en deux, soudé aux fils du câble téléphone (j'avais préféré éviter d'utiliser les vis de la prise gigogne femelle).
Synchro 100 Mbps sur 2 paires, sur une distance de ~ 10 mètres.

J'avais connecté les fils non utilisés du câble téléphone à la terre (ainsi que le blindage du câble Ethernet), pour limiter d'éventuelles interférences.

Note : ne pas oublier de déconnecter le signal téléphone

Je propose un ban

C'est le reflet de ton visage sur la feuille de blindage du câble réseau en haut à droite ?

Après si ça marche, qui sommes-nous pour juger

Ce n'est pas loin de ce que j'envisage. Si j'y pense je posterai une photo. ^^

Je suis en train de regarder pour acheter de quoi poser du câble conformément à ce qui est préconisé.
Pour le câble lui-même, ça c'est bon. Mais sur touslescables.com, je suis totalement paumé pour savoir quelles prises prendre. J'ai bien pigé qu'il faut prendre tout séparément (support, connecteur, plastron, etc.), sauf que c'est tout en format propriétaire et qu'il n'y a jamais tout dans la même marque. Par exemple, les Schneider paraissait de bonne qualité pour un prix raisonnable, mais il n'y a pas de support pour poser en saillie ! Ça se pose apparemment uniquement en encastrable ou sur goulotte.
Et à côté de ça, y'a des prises entières prêtes à poser en Deleycon sur Amazon pour ~10 €/p.
Ma question est : que dois-je prendre pour le bon rapport Q/P ?

Boitier en saillie Legrand 40mm.



Boitier en saillie scheiner Odace
https://elec44.fr/accessoires-et-pi [...] 18481.html

Si tu n'as pas encore acheter les prises, regarde sur ce site Elec44 les prix sont intéressants. Apres tu trouveras différents grade de prise ethernet (1,2,3 qui sera la plus chere)

Dans le cadre de la construction de la maison, j’ai fais arriver tout les câbles réseaux dans le garage à côté du tableau électrique.



Dans ma précédente maison, j’avais brassé mes câbles mais tout arrivait dans un grenier donc j’avais posé une baie au sol et ça faisait le job.

J’ai envie de faire une très belle installation. Quelle est la première étape ? Mettre la baie au mur et faire arriver les câbles au milieu ? En gros quelles sont les étapes pour travailler en partant de cet état initial.
Par exemple, à quelle longueur je coupe le cable déjà ?

Et enfin, est-ce qu'il y a un site de référence pour tout acheter (baie, keystone, panneau, prise rackable, etc) ? Quelles sont les marques de qualité pour une baie ? Et faut il la ventiler ?

les cables réseaux à côté des cables électriques ?

Il y a un peu de distance quand même. Aucune gaine partagée. Plus d’1 metre entre la baie et le tableau. Il faut + ?

Ah je pensais dans le gros bordel à gauche c'était mixé

C’est tout les câbles réseaux avec des gaines. Y a 18 ça le gros.

Donc la première étape c’est de retirer la gaine et couper les câbles ? Je laisse quelle longueur ? Et à quel endroit je place la baie par rapport à l’arrivée des câbles ?

Ca dépend, c'est ton salon cette pièce ?

Non, c'est dans le garage.
Mais les cables arrivent (voir la photo). Est-ce que les cables rentrent généralement dans la baie par la haut ou par le bas ? C'est tout

Sinon, j'ai regardé cette vidéo : https://www.youtube.com/watch?v=Q22gGgxTPOk

Il recommande des noyaux Schneider  : https://www.amazon.fr/Connecteur-RJ [...] uage=fr_FR

Qu'en pensez-vous ? Il y a marque que le topic recommande ?
Dans les murs j'ai du CAT 7 SFTP, je peux mettre des noyaux 6A, non ?

"Généralement", les câbles entrent dans la baie par le côté le plus pratique en fonction d'où ils arrivent et de la hauteur où tu fixes la baie


Heuuu non! Ils rentrent par dessous, dessus ou parfois derrière mais je n'ai jamais vu de baie avec un passage sur le coté pour les cables.

shebangz voudrait savoir si c'est préférable de les faire entrer par dessus ou par dessous.
De ce point de vue-là, e_esprit a raison en précisant qu'on les fait rentrer dans la baie par où ils arrivent : ici c'est par dessus.
Ceci dit, on est bien d'accord qu'on ne fait jamais entrer les câbles par le côté de la baie

Le dessus et le dessous, ce sont des côtés du cube, évidemment que je parlais de ces deux côtés là

Bonjour,
Jusqu'à maintenant je me contentais des quatre ports RJ45 de la Red box pour connecter mon bordel, mais je dois ajouter des trucs en plus. J'ai donc acheté un switch Netgear GS108Ev3, mais j'ai un problème, forcément... J'ai bien attribué une IP fixe et désactivé DHCP dans l'interface du switch, mais rien ne fonctionne (switch et matériel connecté hors ligne) sauf si j'enlève toutes les adresses concernées de la config DHCP de la box. Ou dit à l'envers : si je configure des adresses statiques dans le DHCP de la box, le switch et ce qui y est connecté passe hors ligne.
Une explication ?
edit: plus rien ne fonctionne là

Problème sûrement différent mais qui survient au même moment :
Mon Nextcloud qui tourne sur mon RaspberryPi, dont je n'ai pas touché la config, que j'ai laissé branché sur un port de la box, n'est plus accessible de l'extérieur et en local je tombe sur une page : « Apache2 Debian Default Page »   Mais je peux toujours me connecter via ssh en local ou depuis l'extérieur. J'ai essayé en virant le switch, en redémarrant le Raspi, c'est pareil.
Résolu : un autre process occupait le port 80 (sur le raspi).

Je rentre toujours par derrière moi (pas d'esprit mal tourné SVP) car mes baies disposent des cotés amovibles, c'est beaucoup plus esthétique, ensuite je laisse une boucle de 80cm environ pour me connecter sur les noyaux.

80 cm depuis le mur ?


J'ai mal à mes rayons de courbure

C’est à dire ?

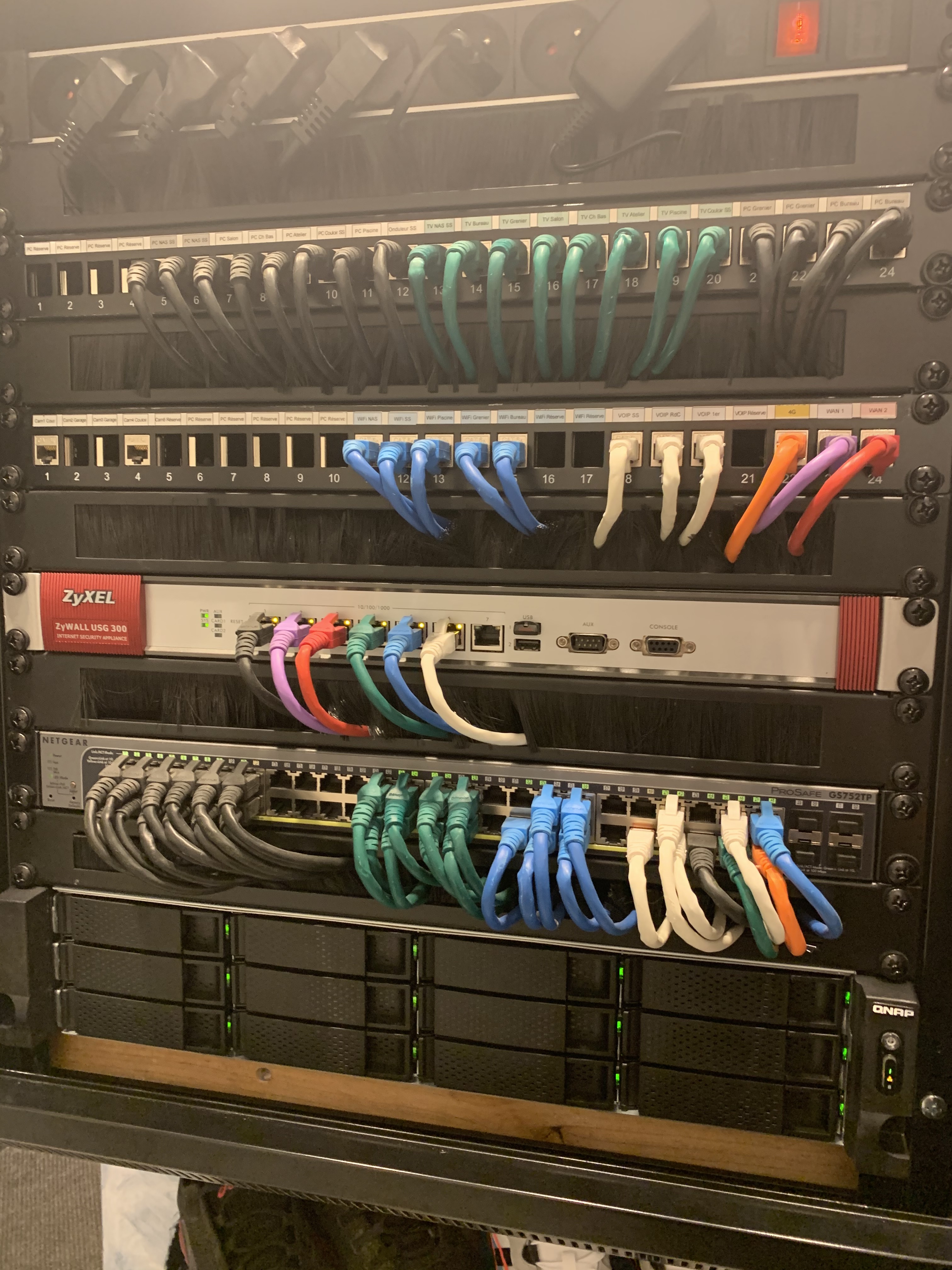

Autant les 2 tiroirs du bas, les cables ont l'air d'être un peu lâche avec une belle "boucle". Autant sur les 2 tiroirs du haut, on a l'impression qu'on a tiré un max sur les cables.
Mais c'est peut-être l'angle de la photo qui donne ce rendu (même si sur le 2e tiroir, les 5 cables bleu et les 3 blancs ça semble être bien le cas).

Mais c'est de

bah ça se voit pourtant, certains câbles sont pliés... si ils sont rarement manipulés, ça peut tenir. Sinon, il y a de bons risque qu'ils génèrent des mauvaises connexions.

Hello!

Ma compagne a acheté une maison où toute l'électricité est à refaire, et par la même occasion, on va installer des prises ethernet un peu partout car la maison est grande, et a pour particularité d'être en longueur

Voila le schema sommaire de la maison:




Du coup dans notre idée, on mettrait la box dans le local technique, avec 1 port utilisé pour relier le Salon , dans lequel on installerai un switch, et à partir de ce switch on ferait assez de prises ethernet dans le salon (PC / Apple tv / 3 consoles / 1 wifi mesh etc), le local travail de ma femme (pas nécessaire mais pourquoi pas), et 2 ou 3 ethernet en haut pour le taf.

Et pour les 3 ports restant sur la box iront directements aux étages pour les chambres.

Au niveau du cable, j'ai lu la première page (beaucoup d'infos, il faut que je prenne le temps de relire tout ça), du 6a comme celui là: https://www.leroymerlin.fr/produits [...] 58644.html convient ?

On voudrait également une prise ethernet au niveau de la cuisine, je vois pas d'autre solution que de repartir du switch. Mais à voir, je suis pas sur de l'utilité (pour un wifi mesh, mais c'est pas nécessaire amha).


On aurait je pense des prises ethernet un peu partout et en assez grand nombre pour couvrir pas mal de besoin. Et avec ça un wifi mesh performant qui lui pourra évoluer au fil du temps.

Si vous avez des conseils, vu des énormités dans nos plans ou autre, on est preneur d'infos

Fait tout partir du local technique c'est fait pour ça

+1 raccordement en étoile, même si cela nécessite une longueur de câble supérieure ...

Je vais aller un peu à contre-courant... ça fait quand même tirer 13 x 30m, 13 keystone, 13 prises.

Perso j'ai mis des petits switches Ubiquiti (alimentés en POE) dans les pièces où j'ai plusieurs appareils à brancher au même endroit. La probabilité d'avoir besoin de plus d'un Gb/s dans le bureau et le salon est assez faible...

(les appareils 10 Gb/s sont dans la baie )

Perso je trouve que ça manque cruellement d'info
Ca parle de cuisine, de chambres, de "local de travail de madame" ... Sans savoir ou c'est sur le plan
Par exemple il y a quoi entre le local technique et le salon ?

En faite il faudrait un plan plus détaillé. Et avec le nombre d'appareils/prises voulus dans chaque pièces

En principe j'aurais préconisé de câbler en étoile, mais il est vrai que ça fait tirer 13 câbles. Peut-être qu'une "rocade" (cuivre ou fibre) pour aller jusqu'au salon ferait l'affaire. L'idéal serait de disposer d'un petit local de brassage situé vers le milieu de la maison.

Typiquement dans le salon je mettrais que 2 prises : une pour le wifi, une autre pour un petit Switch pour les TV/consoles/whatever qui ont clairement pas besoin de 1 Gbps chacun en même temps.

Édit: bon en fait c'est ce qu'il a déjà prévu. Du coup je pige pas l'histoire des 13 prises

@Ruliane : Justement c'est ce qu'il veut faire. Comme tu dis une "rocade" (cuivre) pour relier la box jusqu'à un switch mini 16 ports dans le salon
Ce dernier servirai à relier le salon et à priori les autres pièces de tout ce coté de la maison

Vu la forme de la maison. Je pense que ça doit être tendu de mettre le brassage "au milieu" de la maison

@e_esprit : 13 prises parce qu'il ne veux pas alimenter QUE le salon. A priori il veux aussi desservir les pièces autour  et au dessus du salon
- "dans le salon (PC / Apple tv / 3 consoles / 1 wifi mesh etc) 6, le local travail de ma femme (pas nécessaire mais pourquoi pas) 1, et 2 ou 3 ethernet en haut pour le taf 3"
- "Et pour les 3 ports restant sur la box iront directements aux étages pour les chambres 3"

EDIT : en faite il veux faire une double étoile :x

Oui, perso j'aurai fait partir les étages et autres pièces etc. depuis le local technique et juste tous les appareils du salon sur un même switchs s'ils sont à côté (s'ils sont loin, autre prise à tirer ou wifi)



Je contre avec mon classique :

https://img3.super-h.fr/images/2022 [...] 475249.jpg



Qui tiens parfaitement bien le 2.5gbits d ailleurs depuis.

Trois solutions principales :

• Soit tu fais tirer tout tes câbles RJ45 depuis ton local technique, donc pas de switchs en périphérie (pas besoin de prise électriques partout en + pour les switchs sauf si POE), donc potentielle économie d'électricité mais cout du câble + élevé (et il faudra un switch 16 ports vers la box de toute façon). Tu met tes prises murales proche des équipements et le jarretiérage vers tes équipements reste propre (câble management)
• Soit tu fait tirer le minimum de câbles depuis le local technique et tu met des switchs aux extrémités, il te faut considérer les prises électriques pour les switch (sauf si POE), il faut considérer prendre un switch (POE ?) également au niveau du local technique si tu tire + de 4 câbles (la box n'en ayant que 4-5). Il faut considérer le prix des mini switchs, de la conso élec supplémentaire mais le coup des câbles sera moins élevé et plus simple en terme de travaux. Par contre le câble management est moins simple avec un mini switch (ça fait rapidement spaghetti en gros vu que tout est regroupé).
• Un mix des deux, dans les endroits remplis un mini switch (genre salon avec TV + 3 consoles + autres), et les endroits avec des objets "éloignés entre eux" des câbles dans le mur. Ca évite également de faire passer des jarretières par terre pour relier tes équipements + éloignés du mini switch que tu aurais mis.

De ce que je comprends, sur ton message tu compte relier tes 3 chambres depuis le local technique + ton salon pour un switch (donc tu tirerais 4 câbles avec prises murales aux extrémités depuis ton local technique), il y aura un switch au salon qui alimenterait les 9 autres "prises réseaux" > Qu'est-ce que tu appelle prise réseau ? Si tout les matériels de ton salon sont comptés dans les 9 prises RJ45, ça voudrait dire que derrière ton switch il y aurait 9 prises murales et que tu tirerais 9 câbles sur ces prises, qui iraient jusque tes 9 équipements (passer des murs avec des jarretières (des câbles rj45 male-male) c'est pas la norme) ce qui semble bizarre.

Pour les courbures de mes câbles, pas d'inquiétude, tout va très bien madame la marquise... ce sont des câbles de liaison de 1m et je n'ai pas tiré dessus
Mais la photo est trompeuse et peut faire douter...

Bonjour à toutes et tous
Petit drapeau du jour pour suivre ce topic.


Y'a ce câble qui va arriver en stock lundi chez 1fodiscount : https://www.1fodiscount.com/p106421 [...] 100m-gris/
Monobrin F/UTP cat6 Gembird en AWG23 à 40 cts/m, ça me semble imbattable comme prix, non ?


Ça pique un peu le prix.


Effectivement, je connaissais pas le site. Les prix sont pas mal, mais ça reste plus cher que les deleyconn@Amazon.
Là il me faut du pas cher fonctionnel pour laisser dans une location. J'étais même parti pour poser ça en premier prix ultime (image cliquable) @5€ :

Mais dans un cas, le câble sort pas en face du milieu du boîtier, donc ça risque de laisser un gap moche, et dans un autre, ça implique de poser le boîtier à 90° de la sortie de câble, et donc d'être vachement raide à cintrer.
