[Tuto] Monitoring avancé WC : Aquaero/LCD HOST/G19| Dernière réponse | |
|---|---|
| Sujet : [Tuto] Monitoring avancé WC : Aquaero/LCD HOST/G19 | |
| calagan57 | up des fois qe cela serve à d'autres!
Moi je m'en sers tout le temps :D |
| Aperçu |
|---|
| Vue Rapide de la discussion |
|---|
| calagan57 | up des fois qe cela serve à d'autres!
Moi je m'en sers tout le temps :D |
| drap |
| zendb | faut que je retest, je crois qu'il y a une histoire d'onglet qui me faisait chier.
Après j'utilise MAB et speedfan pour les informations. je reregarde demain :) |
| calagan57 |
|
| zendb | Haaa des layout LCDHost ... j'avais lancé un topic qui n'a jamais fonctionné.
Il faudrait que je re-regarde mais j'avais essayé, sans succès, d'adapter ce layout que je trouvais MAGNIFIQUE : http://forum.linkdata.se/lcdhost-l [...] 587.0.html Si quelqu'un peut m'aider ça serai top :) |
| calagan57 | Up! pour que mon tuto ne tombe pas dans l'oubli! :o :D |
| cooletzen | et comment on utilise aquasuite 2014 ? j'y comprends rien et sans celui-là, ton post ne sert malheureusement à rien.
merci |
| apocalypse74000 | drap |
| xtrem_tweaker | en 2010 je faisais ca avec aida64 :
http://fglow.free.fr/G19/2.jpg http://fglow.free.fr/G19/1.jpg en 2007, sur un G15 ! http://fglow.free.fr/water4/20.jpg |
| johnnybra |
|
| kingjul | Voici une petite image illustrant le monitoring LCD sur mon G15 :
http://img4.hostingpics.net/thumbs [...] cdhost.jpg le même mais en charge : http://img4.hostingpics.net/thumbs [...] 200412.jpg je compte rajouter quelques infos plus tard mais je suis déjà content du résultat. un grand merci pour le tuto. |
| johnnybra | That was a great job. Well donde. Even in an unknown language for me, It's clear.
There is only a problems. All links are broken. Either te original links. Thank you for share, and I hope you can upload them again. PD: I'm sorry for writing in (bad) english, but as you can see, french is not my language |
| juan1972 | :hello:
Très sympa le résultat calagan, je kiff tout autant que toi, sinon plus. Vive les verts :D |
| fr33man | Salut, pourrais-tu m'aider pour créer un layout avec une page surveillance config qui change en layout média??? Peut-être que sa pourrai donner des idées à d'autres :p
Ou comment faire une page de menu :p Sinon bien ton tuto, j'ai rien à redire :ouimaitre: |
| fxlagwagon | OMG dés que je repasse sous win 7 (win8 plante le logiciel du g19 :( ) je teste ca. :) |
| fricofou | Très intéressant :love: |
| calagan57 | Hello à tous!
J'ai enfin réussi ç faire ce que je voulais [:tinostar] Ca ne plaira surement pas à tout le monde mais je voulais quelque chose de complet, lisible et à l’effigie de Nvidia :jap: http://img11.hostingpics.net/pics/240071DSC0284.jpg Par contre j'ai encore trouvé comment traduire en français les prévisions météo :( :hello: |
| calagan57 | Hello à tous!
|
| Will60 | Hello, intéressant tout ça, je possède un 5 pro paramétré au quart de poil.
J'attends la suite :) Par contre comme Yareah, je confirme que le vert fluo ressort très mal sur le blanc. Sinon petite question, combien ça prend en ressources ? |
| calagan57 | Hello à tous!
merci pour vos commentaires :jap: J'espère que cela va servir à certains d'entre vous [:tinostar] J'ai rajouté en 2ème post comment faire des barres/gauge personnalisées :jap: N'hésitez pas à commenter et donner des idées pour faire de beaux screen :love: :hello: |
| Rusco | beau travail |
| claudedelyon | J ai un 4 également mais je n ai même pas eu le temps de le brancher :( |
| francky78194 | [:abnocte invictus] Drap |
| yareah | Tres bon tuto,il tombe bien car je vais installerr un aquaero dans pas longtemps
Par contre change les couleur des certains texte le vert ressort tres mal |
| calagan57 | Merci :jap: C'est mon premier tuto [:tinostar] donc n'hésitez pas à me dire ce qui ne va pas :jap: |
| claudedelyon | Très intéressant :jap: Merci et j attend la suite :love: |
| calagan57 | réservé |
| calagan57 | 1 - Faire un gauge/barre personnalisée :love: :

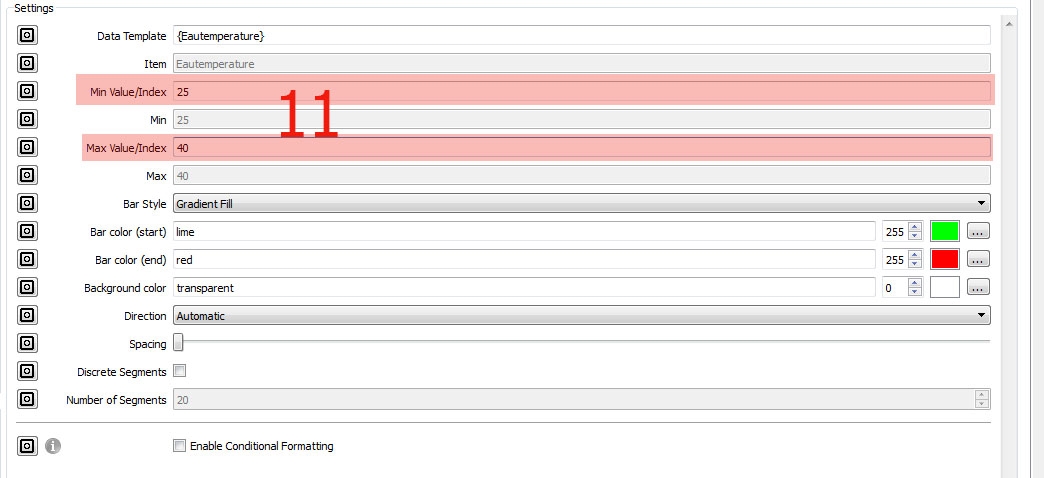

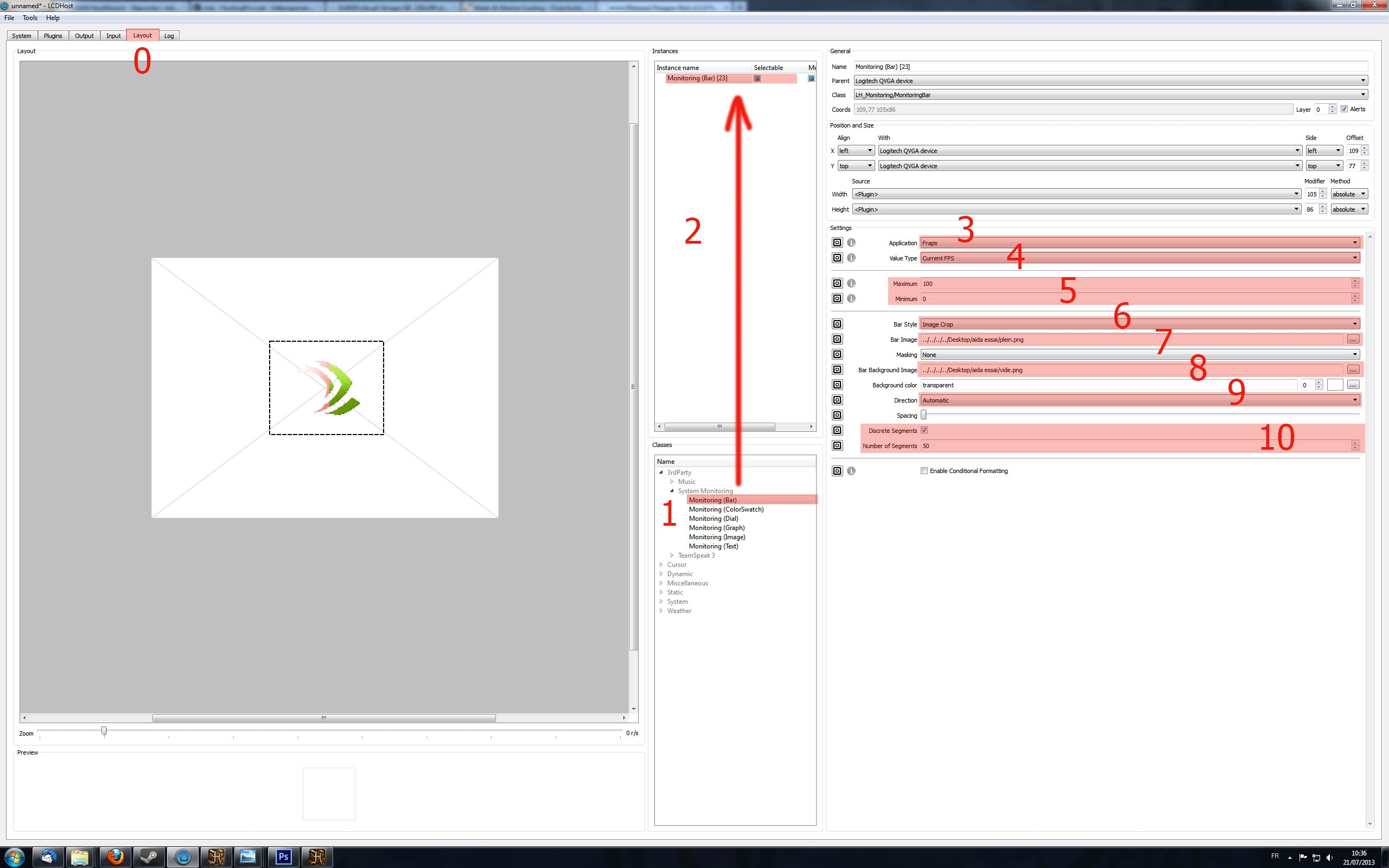

Avec LCDHOST on peut pratiquement tout faire, suffit d'être imaginatif [:takuya007] :D Voici une petite animation gif de ce que l'on souhaite obtenir: http://img15.hostingpics.net/pics/253748vide.gif La gauge variera (montera, descendra) en fonction du nombre de FPS, charge processeur... enfin ce que l'on souhaite :jap: Pré requis: -2 images identiques (mêmes coordonnées) avec par exemples des couleurs différentes (pensez à faire des *.PNG comme ça on verra encore apparaitre le fond d'écran en dessous de votre gauge :jap: ) http://img15.hostingpics.net/pics/570516vide.pnghttp://img15.hostingpics.net/pics/318090plein.png https://rehost.diberie.com/Picture/Get/f/54217 0- Cliquer sur l'onglet Layout 1- Aller dans la fenêtre Classes Cliquer sur System Monitoring>Monitoring (Bar) 2- Cliquer/maintenir/glisser Monitoring (Bar) vers la fenêtre du dessus Instances 3- Monitoring (Bar) étant sélectionné dans la fenêtre Instances, aller dans la fenêtre settings> Application et aller chercher Fraps (par exemple) 4- Monitoring (Bar) étant sélectionné dans la fenêtre Instances, aller dans la fenêtre settings> Value Type et aller chercher Curent FPS 5- Toujours dans la fenêtre settings, ici on rentre les valeurs mini et maxi des FPS 6- Etape imporante, dans bar style on choisit Image crop (image qui va plus ou moins s'afficher en fonction du nombre de FPS) 7- Bar image : on choisit l'image qui doit montrer le nombre de FPS (ici j'ai pris le logo nvidia rouge) 8- Bar background image: C'est l'image au "repos" ou lorsque qu'il y a 0 FPS (ici j'ai donc pris le logo vert) 9- Direction: c'est ici que l'on sélectionne dans quelle direction le logo rouge va "rogner" le logo vert (symbolisé la charge) 10- Distances segments/ number of segments: honnêtement je ne sais pas trop à quoi cela sert [:tinostar] Voilà on peut faire des gauges de forme, couleur, différentes et sympa quand on a compris le principe de fonctionnement de LCDHOST :jap: @+ pour le prochain tuto! :hello: |
| calagan57 | 5 - Exploiter les données de Aida64 vers LCDHOST :

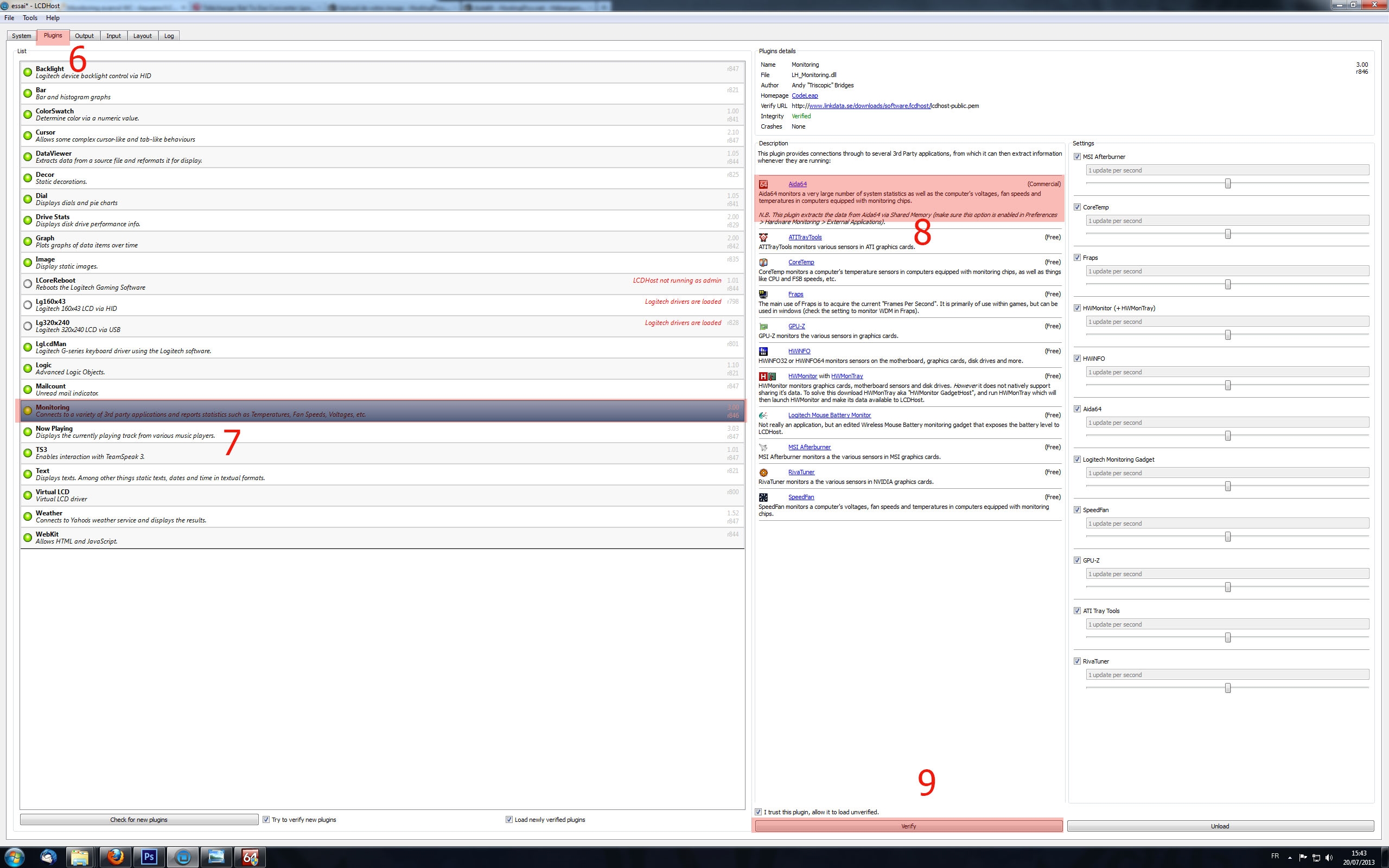

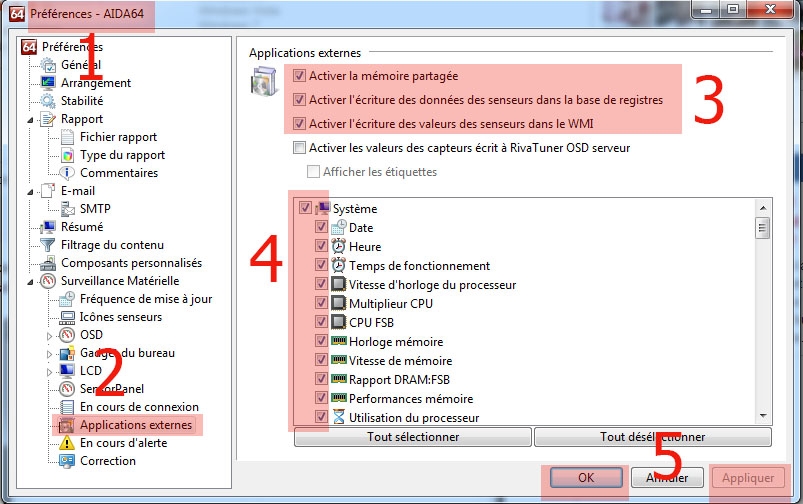

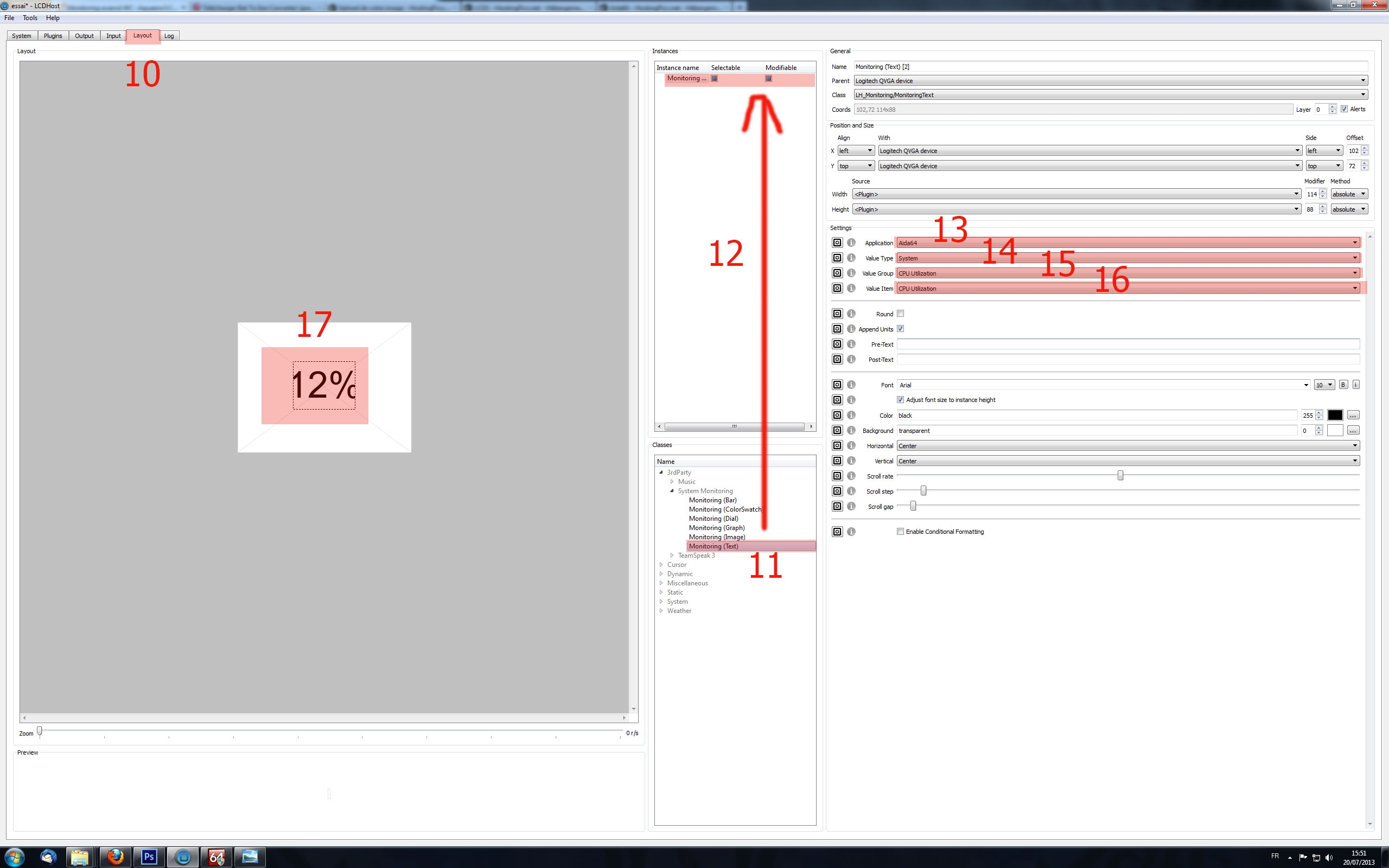

Ici nous allons voir un exemple pour monitorer une donnée issus de Aida64 vers LCDHOST Pré requis: Aida64 installé et fonctionnel LCDHOST installé et fonctionnel Il faut d'abord autoriser Aida64 à externaliser ces données https://rehost.diberie.com/Picture/Get/f/54211 1- Dans Aida64 cliquer sur Fichier>préférences 2- Aller dans Surveillances Matérielle>Applications externes 3- Cocher les 3 premières cases 4- Sélectionner les datas que l'on veut pouvoir monitorer depuis LCDHOST (moi j'ai tout coché) 5- Cliquer sur Appliquer et Ok https://rehost.diberie.com/Picture/Get/f/54218 6- Dans LCDHOST, cliquer sur l'onglet Layout 7- Cliquer ensuite sur Monitoring 8- Vérifier que aida64 est bien là 9- Cliquer sur verify (facultatif?) https://rehost.diberie.com/Picture/Get/f/54219 10- Cliquer sur l'onglet Layout 11- Aller dans la fenêtre Classes Cliquer sur Dynamic>DataViewer>Monitoring Text 12- Cliquer/maintener/glisser Monitoring Text vers la fenêtre du dessus Instances 13- Monitoring Text étant sélectionné dans la fenêtre Instances, aller dans la fenêtre settings> Application et aller chercher Aida64 14- Monitoring Text étant sélectionné dans la fenêtre Instances, aller dans la fenêtre settings> Value type et aller chercher System 15- Monitoring Text étant sélectionné dans la fenêtre Instances, aller dans la fenêtre settings> Value Group et aller chercher CPU Utilisation 16- Monitoring Text étant sélectionné dans la fenêtre Instances, aller dans la fenêtre settings> Value Item et aller chercher CPU utilisation (on peut aussi choisir le core 1, 2, 3....) 17- Dans la fenêtre de gauche on voit alors apparaitre le % d'utilisation du CPU Cette méthode fonctionne également pour un affichage en barre, Graph.... La méthode est la même il suffit juste à l'étape 11 de sélectionner Monitorin (Bar), (Graph) et de tester les différentes options :jap: |
| calagan57 | !!!Topic en cours de construction qui sera complété au fur et à mesure. C'est mon premier Tuto donc il sera corrigé et mis à jour très souvent.

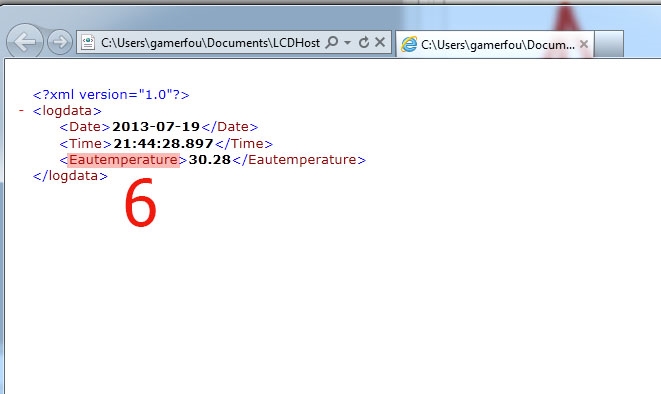

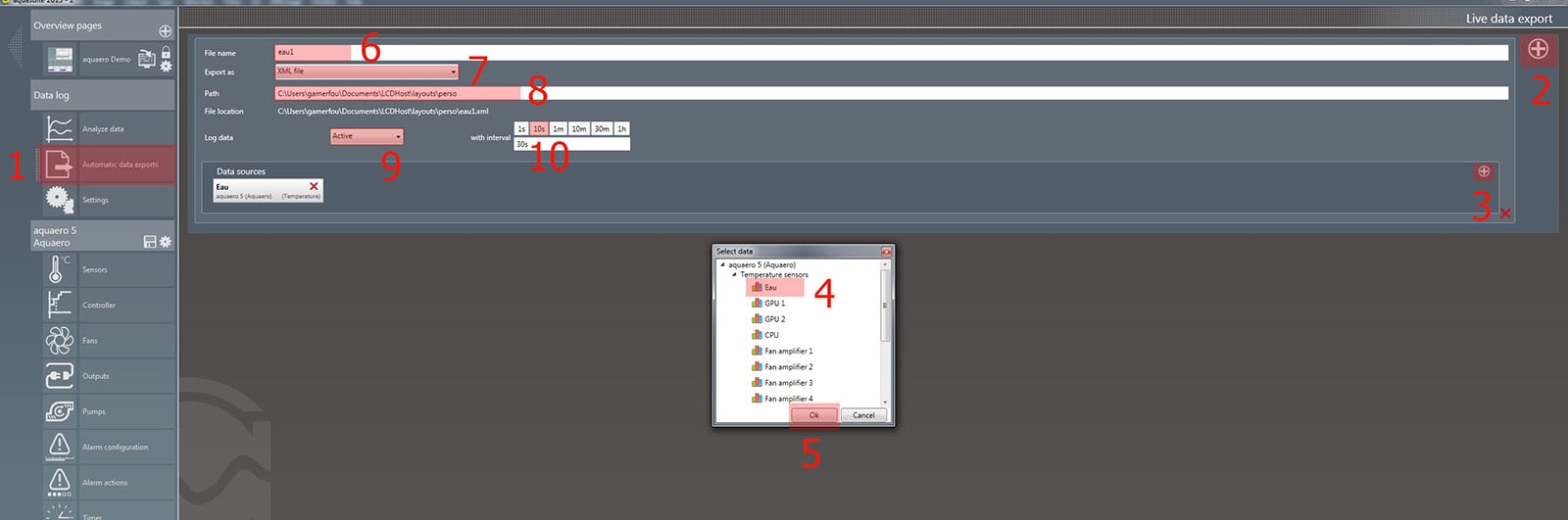

Bonjour à tous! Je crée ce topic pour ceux qui comme moi voudraient monitorer les données conjuguées entre Aquaéro/aquasuite (débit, température eau....) et Aida64 et afficher le tout sur notre écran du G19. Aida64 fait très bien 90% du boulot mais il ne peut récupérer les données générées par l'aquaero.... :( . Il va donc falloir passer par un logiciel tiers appelé LCDHOST. Il existe quelques guides partiels éparpillés sur le net et surtout en anglais, j'essayerais donc de regrouper le tout dans ce topic le tout en français :jap: les sources d'inspiration pour ce tuto: http://forum.linkdata.se/lcdhost-d [...] 629.0.html 1 - Exporter les données d'Aquaero/Aquasuite voulant être monitorées : Prérequis: *un module aquaéro fonctionnel *aquasuite installé, fonctionnel et paramétré (peut être un tuto plus tard) https://rehost.diberie.com/Picture/Get/f/54212 1-Aller dans l’onglet Data log > Automatic data export 2-Cliquer sur le « + » pour créer une nouvelle règle 3-Cliquer sur « + » du d ouvrir le menu de l’aquaero 4-Choississer la donnée à monitorer 5-Valider avec ok (répéter autant de fois que nécessaire les opérations 3 à 5) 6-Insérer le nom désirer du fichier *.xml (attention il faut obligatoirement qu’il porte un chiffre sinon il ne le génèrera pas…Pourquoi ?) 7-Sélectionner le type de fichier *.xml 8-Sélectionner l’emplacement désiré du fichier (je mets tout dans le même dossier "perso" voir étape 2 - Rendre compatible le fichier *.xml avec LCDHost) 9-Sélectionner « activer » sinon il ne se passera rien… 10-Sélectionner 10s pour le rafraichissement des données (suffisant pour du monitoring) Voilà normalement un fichier *.xml reprenant les données d’aquasuite désirées est crée et mis à jour toutes les 10 secondes. Cela va nous servir à exploiter ces données pour les afficher sur notre écran du G19 2 - Rendre compatible le fichier *.xml avec LCDHost : Préambule : Pour je ne sais quelle raison, LCDHosy n’arrive pas à gérer le fichier *.xml crée précédemment. Apparemment ce fichier est trop « complexe » pour LCDHOST. Nous allons donc utiliser un processeur XSL pour le rendre compatible. Pré requis : le fichier *.xml précédemment crée LCDHost installé et fonctionnel libXLST ready to use :[url] http://depositfiles.com/files/jklt5x1qa[/url] Template file : http://depositfiles.com/files/xrtpj3482 LCDHost Datamap file http://depositfiles.com/files/502l1x1b0 1 – Créer un nouveau dossier dans LCDHost\layouts\ (chez moi le dossier s’appelle « perso ») (c'est dans ce dossier que sera tout le paramétrage :jap: ) https://rehost.diberie.com/Picture/Get/f/54223 2 - Télécharger et extraire tous les fichiers libXLST ready to use dans le dossier perso 3 - Télécharger et extraire le fichier Template file dans le dossier perso 4 - Nous allons effectuer un test pour voir si tout est en ordre :jap: 4a - Ouvrir une fenêtre DOS C:\Windows\system32\cmd.exe 4b - Avec la commande CD aller dans le répertoire perso 4c - Tapper ensuite la commande xsltproc.exe template.xsl eau1.xml (chez moi le fichier export aquasuite est nommé "eau1.xml" ). Vous devriez obtenir quelque chose de ce genre: https://rehost.diberie.com/Picture/Get/f/54216 5 - Créer un nouveau document *.txt et renommer le transform.bat ( ou autrenom.bat) 6 - Ouvrir le fichier et entrer les commandes suivantes :
|
